Der Bündigfräser ist das wichtigste Werkzeug, um Überstände an Furnieren, Massivholzanleimern und Kunststoffkanten plan auf das Niveau der Trägerplatte abzutrennen. Darüber hinaus ist er der unverzichtbare Partner beim Schablonenfräsen, wenn geschwungene Tischbeine, runde Ausschnitte oder komplexe Formteile mehrfach identisch reproduziert werden müssen.

Funktionsprinzip mit Anlaufkugellager

Das herausragende Merkmal des Bündigfräsers ist das kugelgelagerte Führungsrad, das exakt denselben Außendurchmesser besitzt wie der Schneidenflugkreis der Hartmetallklingen.

Beim Fräsen rollt der Außenring des Kugellagers auf der Bezugskante des Werkstücks oder an einer Führungsschablone ab. Da das Lager frei auf der Fräserachse rotiert, bleibt es beim Kontakt mit dem Holz stehen, während die Frässpindel im Inneren mit Drehzahlen von bis zu 24000 U/min laut Datenblatt rotiert. Die Hartmetallklingen tragen den überstehenden Werkstoff haargenau bis zur Kontaktlinie des Lagers ab. Das Resultat ist ein vollkommen glatter, stufenloser Übergang zwischen Anleimer und Trägerplatte.

Bündigfräser-Varianten nach Lagerposition Vergleich: Stirnlager unten, Schaftlager oben und Doppelkugellager für Schablonenarbeiten Stirnlager (unten) Klassischer Bündigfräser Schablone liegt unten Schaftlager (oben) Kopierfräser Schablone liegt oben Doppellager Lager oben und unten Flexibel bei Faserwechsel
Lageranordnungen bei Bündigfräsern für unterschiedliche Montage- und Schablonensituationen

Lagerposition: Stirnlager vs. Schaftlager

Je nach Einsatzzweck sitzt das Anlaufkugellager an unterschiedlichen Positionen auf dem Fräserkörper:

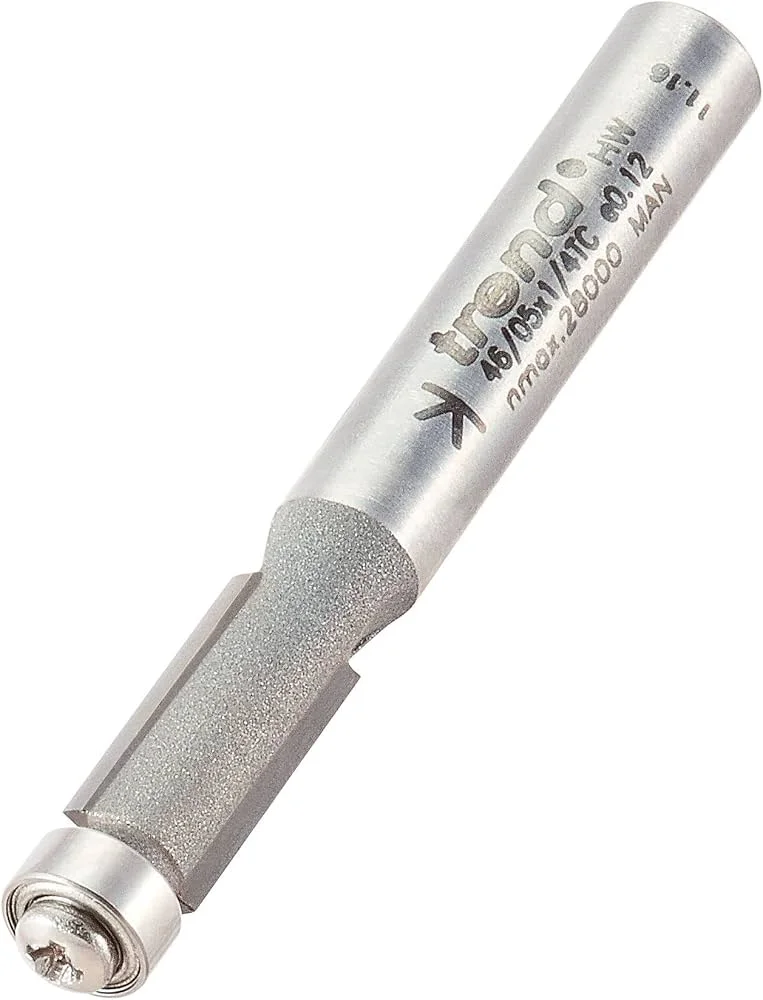

  1. Stirnseitiges Lager (Klassischer Bündigfräser): Das Lager ist mit einer Schraube am unteren Ende des Fräskopfes befestigt. Beim Kantenbündigfräsen gleitet das Lager an der Plattenfläche entlang, während die Klingen den seitlichen Kantenüberstand abfräsen. Beim Schablonenfräsen muss die Schablone unter dem Werkstück befestigt werden.

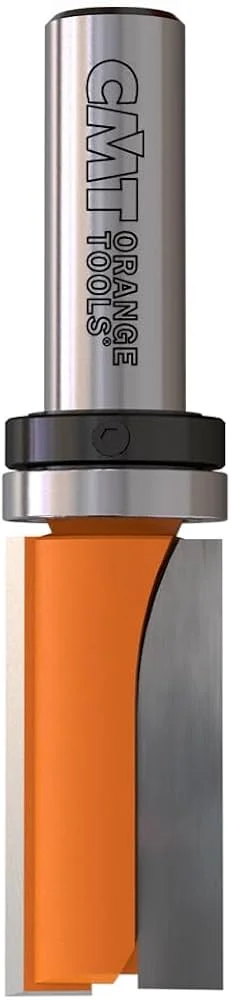

  2. Schaftseitiges Lager (Kopierfräser): Das Kugellager sitzt auf dem Fräserschaft oberhalb der Schneiden. Dies bietet bei Schablonenarbeiten einen gewaltigen ergonomischen Vorteil: Die Schablone wird mit doppelseitigem Klebeband auf die Oberseite des Werkstücks geheftet. Der Anwender hat die Konturlinie stets direkt im Blickfeld und kann Schnittverlauf und Spanabfuhr optimal kontrollieren.
  3. Doppellager-Kombinationsfräser: Diese Profiwerkzeuge besitzen sowohl an der Spitze als auch am Schaft ein Kugellager. Wechselt der Faserverlauf an einer geschwungenen Massivholzkante, kann das Werkstück einfach umgedreht werden, um stets im ausrissfreien Schnitt mit der Holzfaser zu arbeiten.
Bündigfräsen eines massiven Kantenanleimers an einer Tischplatte
Präzises Abtasten der Referenzkante über das Leichtlauf-Kugellager ohne Druckstellen

Schablonenmaterial und Vorbereitung für Kopierfräsungen

Für saubere Kopierfräsungen mit dem Bündigfräser spielt das Schablonenmaterial eine entscheidende Rolle. Weiche Materialien wie Fichtenholz oder poröse Spanplatten sind ungeeignet, da das Anlaufkugellager unter leichtem Anpressdruck sichtbare Dellen in die Kante drücken kann.

Bewährt haben sich Schablonen aus mindestens 12 Millimeter starkem Multiplex oder hochdichten HDF-Platten laut Schreinerpraxis. Die Schablonenkante wird sorgfältig bis zur Körnung 180 geschliffen, da das Kugellager jede noch so winzige Rille oder Delle im Verhältnis 1:1 exakt auf das Werkstück überträgt. Ein dünner Auftrag von Hartwachsöl versiegelt die Kante und sorgt für ein geschmeidiges Abrollen des Lagers ohne Reibungswärme.

Achswinkel für ausrissfreie Kanten an Furnieren

Bei geraden Bündigfräsern treffen die Schneiden parallel auf die Kante, was bei spröden Echtholzfurnieren oder dicken ABS-Kanten zu feinen Ausbrüchen führen kann.

Hochwertige Bündigfräser setzen daher auf spiralförmig geschliffene Schneiden oder abwechselnde Achswinkel (Kompressionsteilung). Die oberen Schneiden drücken die Holzfasern nach unten, während die unteren Schneiden das Material nach oben ziehen. Dadurch entsteht an beiden Kantenaußenseiten eine saubere, unbeschädigte Trennkante nach DIN EN 847-1. Für handgeführte Kantenbearbeitungen ist der Fräser an einer handlichen Kantenfräse für Umleimer besonders leicht und kippsicher zu führen.

Pflege und Wartung des Kugellagers

Das Kugellager ist das empfindlichste Bauteil des Bündigfräsers. Dringt feiner Holzstaub in das Lager ein, blockieren die winzigen Stahlkugeln. Ein festsitzendes Lager rollt nicht mehr ab, sondern schleift mit hoher Geschwindigkeit über das Werkstück, was sofort zu tiefen Brandrillen im Holz führt.

Das Lager sollte daher nach jedem Arbeitseinsatz mit Druckluft ausgeblasen und mit einem Tropfen harzfreiem Feinmechaniköl gepflegt werden. Weist das Lager spürbares Radialspiel auf, muss es umgehend ausgetauscht werden. Wer Werkstücke stattdessen mit festem Schablonenabstand kopieren möchte, greift alternativ zu Kopierhülsen für Oberfräsen. Nach dem Bündigfräsen vollendet der passende Abrundfräser für Holzkanten die Kantenqualität.
