Ein Zyklonabscheider trennt Partikel durch eine rotierende Luftströmung vor dem Saugerfilter. Ausgewählt wird die vollständige Kette aus Maschine, Schläuchen, Abscheider, Behälter, Sauger und Filter. Alternativen zeigt die Übersicht zur Werkstattabsaugung.
Saugsystem, Anschlüsse und Arbeitsprofil
Werkstattsauger und Späneabsauganlagen arbeiten mit unterschiedlichen Bereichen für Unterdruck, Volumenstrom und Anschlussquerschnitt. Das dokumentierte Betriebsfenster des Zyklons muss zur Saugquelle, Maschine und Partikellast passen.
Einlass und Auslass werden getrennt nach Innen- und Außenmaß, Form, Einstecktiefe und Dichtfläche geprüft. Gleiche Nenngrößen beweisen keine Passung. Adapter dürfen den freien Luftweg nicht unkontrolliert verengen.
Das Arbeitsprofil beginnt bei der Maschine. Erfasst werden Material, Bearbeitung, erwartetes Staub- oder Späneaufkommen, Anschluss und Betriebsdauer. Danach wird geprüft, ob ein Werkstattsauger oder eine Späneabsauganlage die passende Saugquelle ist. Ein passender Stutzen allein reicht nicht: Luftprinzip, Filterkonzept und zulässiger Betriebsbereich müssen ebenfalls zur vollständigen Kette passen.
Für jede Verbindung wird notiert, welches Bauteil innen und welches außen geführt wird. Muffen, Reduzierungen und Dichtungen gehören zum Lieferumfangsvergleich. Provisorische Übergänge erschweren die Fehlersuche und können den Querschnitt verändern. Fehlt eine eindeutige Maßangabe, wird die Verbindung vor einer Empfehlung nicht als kompatibel eingestuft.
Behälter, Druckverlust und Filter
Der Behälter braucht einen dichten Anschluss und eine belegte Unterdruckstabilität. Bei sichtbarer Verformung wird das System abgeschaltet und spannungsfrei geprüft. Nutzvolumen, Füllgrenze und Entleerungsweg gehören zur Auswahl.
Rotation, Reibung, Bögen, Reduzierungen und Leckagen verursachen Druckverlust. Luftdaten sind nur bei gleichen Messpunkten und vergleichbarem Aufbau aussagekräftig. Die Funktionsbeschreibung erklärt den Luftweg.
Ein Prozentwert zur Abscheidung ist ohne Partikeldefinition, Bezugsbasis, Luftdaten, Testaufbau und Messmethode kein Verkaufsargument. Der Zyklon bleibt ein Vorabscheider. Der Filter übernimmt die Restfiltration.
Der Füllstand verändert den freien Sammelraum. Ein überfüllter oder undichter Behälter kann bereits abgeschiedenes Material wieder in Richtung Auslass transportieren. Die Kontrolle muss möglich sein, ohne während des Betriebs Deckel oder Schlauch zu lösen. Entleert wird nach der dokumentierten Füllgrenze und bei ausgeschaltetem, gegen Anlaufen gesichertem System.
Der zusätzliche Widerstand lässt sich nicht aus der Baugröße des Zyklons ablesen. Schlauchlänge, Bögen, Anschlusswechsel und Filterzustand wirken mit. Beim Vergleich bleibt die übrige Konfiguration gleich; sonst ist nicht erkennbar, welches Bauteil eine Änderung verursacht hat. Ein hoher Nennwert der Saugquelle beweist deshalb noch keine ausreichende Erfassung an der Maschine.
Bauformen und Lieferumfang unterscheiden

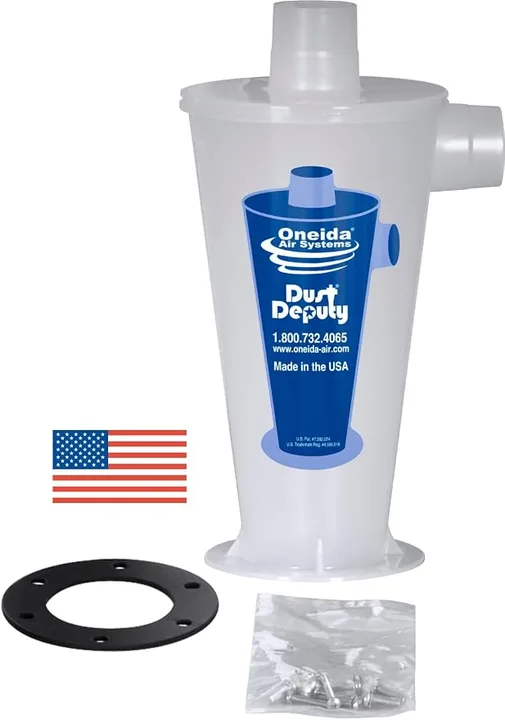

Ein einzelner Zyklonkörper, ein Set mit Behälter und ein vollständig montiertes Fahrgestell sind verschiedene Angebote. Beim Einzelkörper müssen Behälter, Deckel, Dichtungen, Schläuche und Befestigung separat ausgelegt werden. Ein Set kann diese Teile enthalten, belegt aber nur dann eine vollständige Kompatibilität, wenn die genaue Variante und ihr Lieferumfang eindeutig bezeichnet sind.
Auch die Bezeichnung “zweistufig” ersetzt keine technische Prüfung. Entscheidend ist, wie Abscheidung, Sammlung und Restfiltration in der angebotenen Konfiguration angeordnet sind. Produktbilder können Zubehör zeigen, das nicht enthalten ist. Vor dem Vergleich werden deshalb Modellkennung, Variante, enthaltene Bauteile und benötigte Ergänzungen getrennt erfasst.
Platzbedarf und Kaufprüfung
Zur Stellfläche gehören Behälter, Rollen, Anschlüsse und Schlauchbögen. Das Arbeitsmaß umfasst zusätzlich Entleerung und Wartung. Ein kleiner Zyklonkörper macht das System nicht automatisch kompakt. Die vollständige Messung beschreibt der Ratgeber zum kleinen Zyklonabscheider.
Vor dem Kauf werden Modell, Systemart, Anschlüsse, Saugerdaten, Behälter, Aufstellmaß, Lieferumfang und Angebotsvariante geprüft. Ein Zyklon ist ungeeignet, wenn Luftdaten, Anschlusskette, Behälterstabilität oder Freigabe ungeklärt sind.
Die Aufstellung berücksichtigt zusätzlich Schwerpunkt, Schlauchzug und den Weg zum Entleeren. Rollen benötigen eine sichere Arbeitsposition; eine mobile Einheit darf nicht durch einen gespannten Schlauch bewegt oder gekippt werden. Filter, Behälter und Verschlüsse müssen erreichbar bleiben, ohne eine Maschine in einen Verkehrsweg zu schieben.
Betrieb kontrollieren und Fehler eingrenzen
Vor dem Start werden Deckel, Dichtungen, Schläuche und Befestigungen sichtbar kontrolliert. Nachlassende Erfassung kann durch einen vollen Behälter, eine Leckage, eine Verstopfung oder einen belasteten Filter entstehen. Die Prüfung folgt daher dem Luftweg von der Maschine bis zum Filter, statt sofort ein einzelnes Bauteil auszutauschen.
Staubspuren an Verbindungen, ungewöhnliche Geräusche oder sichtbare Behälterverformung führen zum Abschalten. Gereinigt und gewartet wird nach den Vorgaben der beteiligten Geräte. Ein Zyklon reduziert je nach Konfiguration die Last am Filter, hebt aber weder die Filterkontrolle noch weitere erforderliche Schutzmaßnahmen auf.
