Die wirksame Absaugung einer Tischkreissäge in der Holzwerkstatt erfordert zwingend eine simultane Erfassung von Spänen an zwei getrennten Punkten. Wer lediglich den unteren Gehäusestutzen an eine Späneabsaugung anschließt, lässt feine Partikel ungehindert über das rotierende Sägeblatt in den Arbeitsraum austreten. Um die Staubgrenzwerte einzuhalten und eine saubere Sichtlinie auf den Schnitt zu gewährleisten, müssen Gehäuse und Oberschutzhaube als aufeinander abgestimmtes Gesamtsystem betrieben werden.

Das Prinzip der Doppelabsaugung an der Kreissäge

Eine fachgerechte Absaugung an der Tischkreissäge teilt den geforderten Luftstrom in zwei funktionale Teilbereiche auf. Bei jedem Sägeschnitt entstehen sowohl grobe Sägespäne als auch lungengängiger Holzfeinstaub, die durch die Schnittbewegung der Zähne in unterschiedliche Richtungen geschleudert werden. Die physikalische Differenzierung zwischen Unterdruck oder Volumenstrom ist hierbei entscheidend, da am Sägeblatt hohe Strömungsgeschwindigkeiten herrschen müssen.

Laut Datenblatt der führenden Sägenhersteller werden etwa 75 bis 80 Prozent des Spanaufkommens durch die tangentiale Beschleunigung der Zähne nach unten in das Maschinengehäuse transportiert. Die verbleibenden 20 bis 25 Prozent der Partikel werden jedoch vom aufsteigenden Sägezahnkranz nach oben über den Maschinentisch gerissen. Ohne eine wirksame Absaugung an der Oberschutzhaube entweicht dieser Feinstaubanteil mit hoher Geschwindigkeit direkt in das Gesicht des Bedieners.

Laut DGUV Regel 109-001 verlangt die holzverarbeitende Industrie an Sägemaschinen eine minimale Luftgeschwindigkeit von 20 m/s im Absaugstutzen. Um diesen Wert im unteren Spanfangtrichter zu erreichen, muss die angeschlossene Anlage laut Typenschild der Absaugtechnik einen Gesamtvolumenstrom von mindestens 1000 m³/h bis 1200 m³/h bereitstellen. Dieser massive Luftstrom garantiert, dass sich im Maschinengehäuse keine Spänenester bilden, die den Schwenkbereich des Sägeaggregats blockieren oder einen Schwelbrand auslösen könnten.

Oberschutzhaube: Feinstaub direkt am Schnittpunkt erfassen

Die Absaughaube über dem Sägeblatt dient nicht nur dem mechanischen Berührungsschutz, sondern fungiert als primäre Erfassungseinrichtung für gefährlichen Schwebestaub. Standardmäßig verfügen mobile Oberschutzhauben laut Bedienungsanleitung über einen Stutzen mit 35 mm bis 40 mm Außendurchmesser. Für diesen Bereich sind passende Schlauchdurchmesser von 35 mm bis 38 mm laut Datenblatt vorgesehen, um ein Ausbrechen der Partikel zu verhindern.

Wird an der Haube kein aktiver Saugluftstrom angelegt, wirkt die Schutzhaube paradoxerweise wie eine Staubschleuder. Die vom Sägeblatt nach oben mitgerissenen Holzstäube prallen an der Innenseite der Haube ab und treten an den Seiten unkontrolliert aus. Ein Unterdruck von über 1500 Pa laut Datenblatt eines Absauggeräts genügt bereits, um diesen Partikelstrom innerhalb der Schutzhaube direkt in die Absaugleitung umzulenken.

Transparente Schutzhauben aus schlagfestem Polycarbonat ermöglichen dem Tischler laut Datenblatt eine freie Sicht auf den Sägeschnitt. Damit die Haube ihre aerodynamische Wirkung optimal entfaltet, muss sie stets dicht über dem Werkstück positioniert werden. Ein Abstand von mehr als 5 mm zwischen Haubenunterkante und Holzoberfläche verringert die Erfassungsleistung laut Datenblatt um mehr als 50 Prozent, da dort erhebliche Falschluftmengen einströmen.

Gehäuseabsaugung: Grobe Späne unter dem Sägetisch abfördern

Die untere Gehäuseabsaugung sammelt das Gros des anfallenden Spanguts direkt im Spanfangtrichter unterhalb des Sägetischs. Bei modernen Bauformen umschließt eine geschlossene Kapselung das Sägeblatt, an deren tiefstem Punkt ein Absaugstutzen mit 100 mm Durchmesser laut Datenblatt angebracht ist. Bei älteren Maschinen wird oft das gesamte Untergestell abgesaugt, was einen wesentlich höheren Luftvolumenstrom erfordert.

Damit schwere Vollholzspäne im 100 mm Rohr nicht absinken und Verstopfungen verursachen, schreibt die DGUV Vorschrift eine Transportgeschwindigkeit von mindestens 20 m/s vor. Eine Absauganlage mit 230V mit einem Anschlusswert von 1100 W liefert laut Datenblatt an einem 100 mm Rohrstutzen eine typische Fördermenge von rund 1150 m³/h. Dieser Volumenstrom hält die Späne sicher in der Schwebe und verhindert den Rückstau in den Spanraum der Sägeblätter.

Wird der untere Absaugkanal vernachlässigt, sammelt sich das Sägemehl im Gehäuse an, bis es an den Spindeln der Höhen- und Neigungsverstellung anhaftet. Dies führt zu Schwergängigkeit der Einstellmechanik und erhöht den mechanischen Verschleiß des gesamten Sägeaggregats. Eine regelmäßige visuelle Kontrolle des Absaugkanals bei stillstehender Maschine stellt laut Bedienungsanleitung eine unverzichtbare Wartungsaufgabe dar.

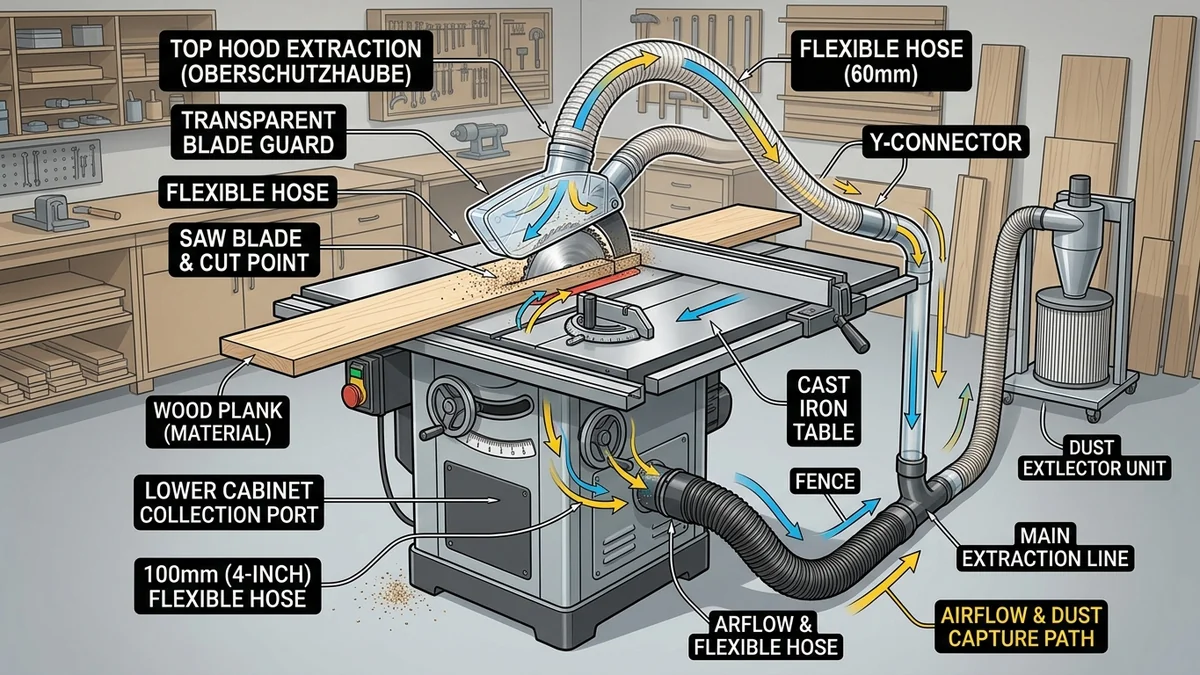

Querschnitte und Schlauchführung mit dem Y-Verteiler

Die Zusammenführung der beiden unterschiedlichen Absaugquerschnitte stellt in der Werkstattpraxis eine strömungstechnische Herausforderung dar. Am Hauptstutzen der Absauganlage liegt laut Datenblatt ein Leitungsdurchmesser von 100 mm vor, der für die beiden Absaugpunkte aufgeteilt werden muss. Wer hierfür einfache T-Stücke verwendet, erzeugt massive Verwirbelungen, die laut Messung der Strömungsmechanik zu einem Druckverlust von über 40 Prozent führen.

Die fachgerechte Lösung besteht in einem asymmetrischen Hosenrohr oder Y-Verteiler mit einem Abzweigwinkel von 45 Grad. Über robuste Absaugadapter wird der Hauptstrom von 100 mm laut Datenblatt auf einen 100 mm Gehäuseabzweig und einen reduzierten Abzweig für die Oberschutzhaube geführt. Um das Verhältnis der Luftmengen exakt auszutarieren, empfiehlt sich am oberen Abzweig ein Schlauch mit 50 mm Innendurchmesser laut Datenblatt, der erst kurz vor der Haube auf 35 mm reduziert wird.

Durch diese gestufte Leitungsführung bleibt die Strömungsgeschwindigkeit im oberen Zweig ausreichend hoch, während der untere Gehäusestutzen weiterhin den Löwenanteil des Luftvolumens erhält. Flexible Spiralschläuche sollten über der Kreissäge an einem Schwenkarm oder einer stabilen Deckenhalterung geführt werden. Dies verhindert, dass der obere Absaugschlauch auf dem Maschinentisch aufliegt und das Werkstück während des Vorschubs behindert oder verkantet.

Typische Absaugfehler bei Tischkreissägen in der Praxis

In vielen Werkstätten wird versucht, eine Tischkreissäge ausschließlich mit einem mobilen Werkstattsauger abzusaugen. Obwohl ein Werkstattsauger laut Typenschild einen kräftigen Unterdruck von mehr als 20000 Pa aufbaut, beträgt sein Volumenstrom meist nur 180 m³/h bis 220 m³/h. Dieser Luftstrom reicht bei weitem nicht aus, um den weiten 100 mm Querschnitt des Gehäusestutzens mit der laut DGUV Regel 109-001 notwendigen Mindestluftgeschwindigkeit zu füllen.

In der Folge sinkt die Strömungsgeschwindigkeit im 100 mm Stutzen laut Datenblatt auf unter 5 m/s, sodass grobe Späne sofort zu Boden fallen und den Kasten verstopfen. Ein Werkstattsauger kann lediglich an der oberen Schutzhaube sinnvoll unterstützen, während für das Gehäuse stets eine Reinluft- oder Rohluftabsauganlage mit großem Fördervolumen erforderlich bleibt.

Ein weiterer verbreiteter Fehler ist das Arbeiten ohne passenden Nullspalthebel oder eine verschlissene Tischeinlage. Wenn der Schnittspalt um das Sägeblatt zu breit ist, zieht der untere Absaugstutzen unkontrolliert Falschluft direkt von oben durch die Tischöffnung. Dadurch bricht der gerichtete Luftstrom an der Schnittstelle zusammen, und feine Späne werden vom aufsteigenden Sägeblatt ungehindert nach oben katapultiert.

Häufige Fragen zur Absaugung an der Tischkreissäge

Reicht ein Werkstattsauger für die Absaugung der Tischkreissäge aus?

Ein Werkstattsauger allein reicht laut Datenblatt nicht aus, da sein Volumenstrom von etwa 200 m³/h für den unteren 100 mm Stutzen der Tischkreissäge zu gering ist.

Warum ist eine Absaugung an der oberen Schutzhaube unverzichtbar?

Etwa 20 bis 25 Prozent der feinen Späne werden laut Datenblatt nach oben gerissen und gelangen ohne Oberschutzhaube direkt in die Atemluft des Bedieners.

Welche Luftgeschwindigkeit verlangt die DGUV an Holzbearbeitungsmaschinen?

Laut DGUV Regel 109-001 muss die Luftgeschwindigkeit in den Absaugleitungen für trockene Holzspäne mindestens 20 m/s betragen.

Welcher Schlauchdurchmesser sollte für die Oberschutzhaube genutzt werden?

Für die Oberschutzhaube ist laut Bedienungsanleitung ein flexibler Schlauch mit 35 mm bis 38 mm Innendurchmesser die bewährte Standardlösung.
