Der Innendurchmesser des Absaugschlauchs entscheidet über das Zusammenspiel von Strömungsgeschwindigkeit, Unterdruck und Spanabtransport in der Holzwerkstatt. Ein falsch dimensionierter Schlauchquerschnitt führt bei Hobelarbeiten zu dauerhaften Rohrverstopfungen oder bei handgeführten Schleifgeräten zu einem drastischen Saugkraftverlust.
Die gängigen Schlauchdurchmesser im Überblick
In der Holzbearbeitung haben sich vier definierte Durchmesserbereiche etabliert, die auf das jeweilige Staubaufkommen und die Bauart der Maschinen abgestimmt sind. Die Auswahl eines passenden Absaugschlauchs für die Holzwerkstatt orientiert sich primär an der Spanmasse und den werkseitig verbauten Anschlussstutzen.
Die folgende Übersicht zeigt die typische Zuordnung der Querschnitte in der Werkstattpraxis:
| Innendurchmesser | Typischer Maschinentyp | Empfohlenes Saugsystem | Strömungsgeschwindigkeit | Normvorgabe |
|---|---|---|---|---|
| 27 bis 32 mm | Exzenterschleifer, Rutscher | Werkstattsauger (Unterdruck) | 20 bis 25 m/s laut Datenblatt | DGUV Information 209-044 |
| 35 bis 36 mm | Tauchsägen, Kantenfräsen | Nass-Trockensauger mit Automatik | 20 bis 24 m/s laut Datenblatt | DIN EN 60335-2-69 |
| 50 mm | Kappsägen, Zyklonabscheider | Werkstattsauger mit Vorabscheider | 18 bis 22 m/s laut Datenblatt | DIN 24154 |
| 100 mm | Hobelmaschinen, Tischkreissägen | Stationäre Reinluftabsaugung | mindestens 20 m/s laut DGUV | DGUV Regel 109-001 |
Geringe Querschnitte für Feinarbeiten und Schleifstaub
Schläuche mit einem Innendurchmesser von 27 mm bis 32 mm sind laut Datenblatt die bevorzugte Wahl für handgeführte Schleif- und Fräswerkzeuge. Dieser schmale Querschnitt bietet laut Datenblatt der Werkzeughersteller eine minimale Masse und maximale Bewegungsfreiheit bei der Bearbeitung feiner Holzoberflächen. Ein schwerer Schlauch würde das Schleifgerät kippen lassen und ungleichmäßige Schleifriefen im Holz verursachen.
Da Schleifstaub sehr feinkörnig ist, besteht in Schläuchen mit 27 mm Innendurchmesser laut Datenblatt keine Verstopfungsgefahr durch Spanbrücken. Der hohe Unterdruck eines Werkstattsaugers von über 20000 Pa laut Typenschild hält die Fließgeschwindigkeit im engen Schlauch aufrecht. Bei Schleifarbeiten empfiehlt sich laut DGUV Information 209-044 stets eine antistatische Ausführung mit Erdungsdraht, um elektrostatische Entladungen zuverlässig abzuleiten.
Mittlere Querschnitte für handgeführte Sägen und Fräsen
Ein Innendurchmesser von 35 mm bis 36 mm stellt laut Datenblatt das universelle Standardmaß für mobile Elektrowerkzeuge in Werkstatt und Montage dar. Ein robuster Werkstattsauger Saugschlauch mit 35 mm Querschnitt bietet laut Typenschild einen optimalen Kompromiss zwischen geringem Strömungswiderstand und guter Flexibilität.
Bei Säge- und Fräsarbeiten fallen gröbere Partikel an, die einen 27 mm Schlauch laut Datenblatt der Gerätehersteller schnell verengen könnten. An Tauchsägen, Stichsägen und mobilen Kantenfräsen sorgt der 35 mm Schlauch laut Typenschild für einen ausreichenden Querschnitt, um sowohl Schwebestäube als auch Sägespäne mit einem Sauger-Volumenstrom von rund 200 m³/h abzusaugen. Die meisten Werkstattsauger werden laut Bedienungsanleitung mit einem Anschlusskonus für 35 mm Schläuche ausgeliefert.
Erweiterte Querschnitte für Kappsägen und Vorabscheider
Schläuche mit einem Innendurchmesser von 50 mm schließen laut Datenblatt die Lücke zwischen kompakten Saugschläuchen und großen Absaugleitungen. Sie kommen laut Datenblatt vor allem an Kappsägen, kleinen Bandsägen und DIY-Zyklonabscheidern zum Einsatz.
Gegenüber einem Standard-Schlauch mit 35 mm Durchmesser bietet ein 50 mm Schlauch laut Datenblatt mehr als die doppelte Querschnittsfläche. Dadurch sinkt der Reibungswiderstand im Schlauch spürbar, sodass der Werkstattsauger sein maximales Luftvolumen entfalten kann. Wer einen Zyklonabscheider vor den Werkstattsauger schaltet, profitiert von Schläuchen mit 50 mm Innendurchmesser laut Datenblatt besonders, da grobe Splitterspäne von Kappschnitten die Leitung nicht verstopfen.
Große Querschnitte für stationäre Holzbearbeitungsmaschinen
Stationäre Holzbearbeitungsmaschinen wie Dickenhobel, Abrichte und Formatkreissägen benötigen laut Datenblatt zwingend Schläuche mit mindestens 100 mm Innendurchmesser. Laut Datenblatt der Maschinenhersteller kann nur ein Querschnitt von 100 mm das enorme Spanaufkommen transportieren, das bei der Massivholzbearbeitung in Sekundenbruchteilen anfällt.

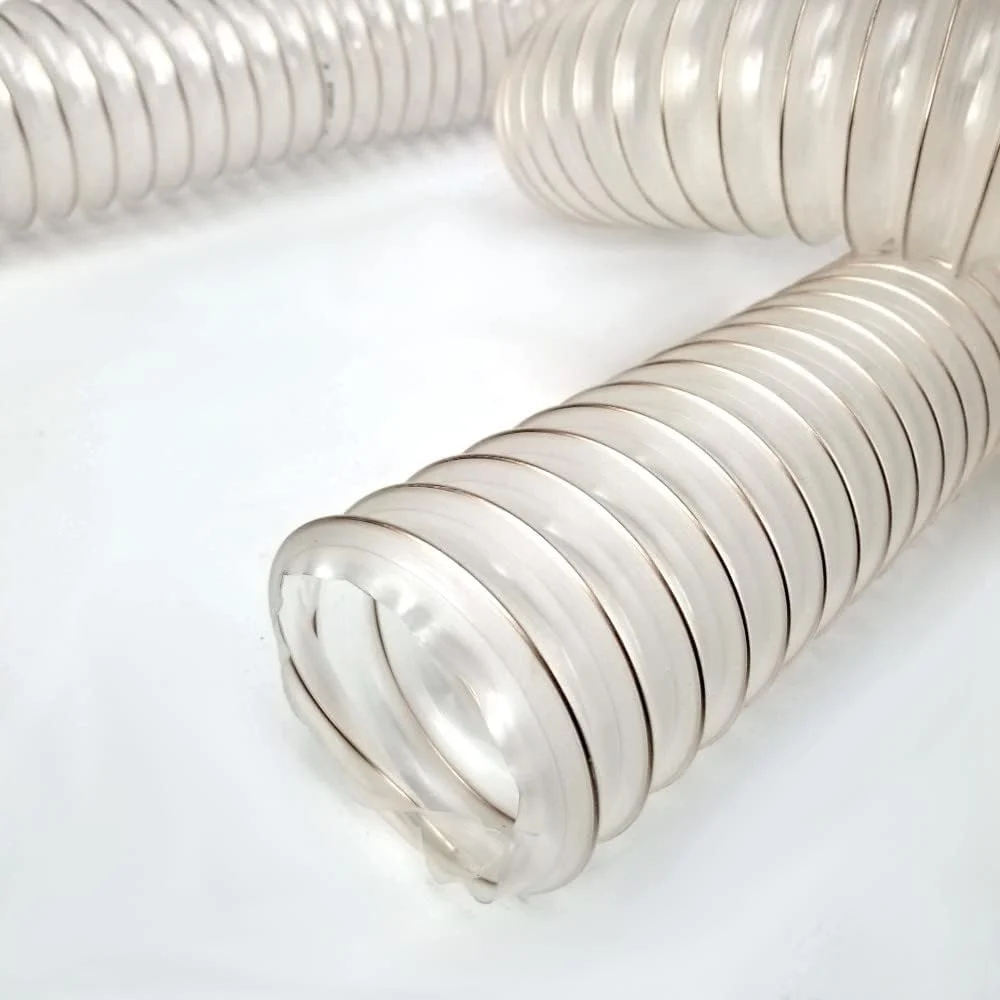

Wird an eine Hobelmaschine ein zu dünner Schlauch angeschlossen, verkeilen sich die Späne sofort am Einlassstutzen. Ein 100 mm Polyurethan-Spiralschlauch bietet laut Datenblatt die erforderliche Querschnittsfläche von etwa 78 cm², um Späne ohne Stau bei einem Mindestvolumenstrom von 565 m³/h laut DGUV Vorgabe abzufördern. Bei Großmaschinen mit Arbeitsbreiten über 400 mm fordern die Hersteller im Datenblatt sogar Leitungsquerschnitte von 120 mm oder 140 mm.
Zusammenhang zwischen Durchmesser und Strömungsgeschwindigkeit
Die Strömungsmechanik in Absaugleitungen folgt dem Kontinuitätsgesetz, wonach der Volumenstrom das Produkt aus Leitungsquerschnitt und Luftgeschwindigkeit ist. Verringert sich der Durchmesser bei konstantem Fördervolumen, steigt die Fließgeschwindigkeit an, während gleichzeitig der Reibungswiderstand überproportional zunimmt.
Laut berufsgenossenschaftlicher Richtlinie nach DGUV Regel 109-001 gilt für Absauganlagen in der Holzbearbeitung eine Mindestluftgeschwindigkeit von 20 m/s an jedem Erfassungselement. Sinkt die Strömungsgeschwindigkeit unter diese Marke, fallen die schwereren Holzspäne aus dem Luftstrom aus und setzen sich am Leitungsboden ab. Umgekehrt erzeugt eine zu hohe Geschwindigkeit über 28 m/s laut technischem Datenblatt unnötige Pfeifgeräusche und erhöht den Energieverbrauch des Gebläses.
Im stationären Leitungsnetz lässt sich die optimale Strömungsgeschwindigkeit durch passend abgestufte Rohrdurchmesser regulieren. Eine Sammelleitung beginnt laut Datenblatt der Lüftungsbauer oft mit 140 mm oder 160 mm Durchmesser und verjüngt sich an den Abzweigen auf 100 mm, damit die Fließgeschwindigkeit im gesamten System konstant über 20 m/s laut DGUV Richtlinie bleibt.
Strömungsverluste durch falsche Querschnitte und Schlauchlängen
Jeder laufende Meter flexibler Schlauch verursacht durch seine gewellte Innenwandung messbare Reibungsverluste. Bei einer Querschnittsverengung von 100 mm auf 50 mm oder 35 mm per Adapter steigt der Widerstand laut Datenblatt um ein Vielfaches an.
Werden unpassende Absaugadapter für Holzmaschinen genutzt, um kleine Schläuche an großen Spänehauben zu betreiben, bricht der Volumenstrom der Absauganlage fast vollständig zusammen. Zudem verdoppelt sich der Druckverlust laut Datenblatt industrieller Schlauchhersteller mit jedem zusätzlichen Meter Schlauchlänge. In festen Werkstattinstallationen sollte die flexible Schlauchlänge laut Datenblatt der Lüftungsplaner daher maximal 2 bis 3 m betragen und durch glattwandige Wickelfalzrohre ergänzt werden.
Auch die Wandstärke des Schlauchs spielt eine entscheidende Rolle für die Haltbarkeit. Für leichte Anwendungen genügt Polyurethan mit einer Wandstärke von 0,4 mm laut Datenblatt der Hersteller. Bei abrasiven Hartholzspänen empfiehlt sich laut Datenblatt der Schlauchhersteller eine stärkere Wandung von 0,6 mm bis 0,7 mm mit integrierter Federstahlspirale, die zudem schwer entflammbar nach DIN 4102 B1 zertifiziert ist.
Praxis-Leitfaden: Den passenden Durchmesser auswählen
Die Auswahl des optimalen Schlauchquerschnitts erfolgt in drei praxiserprobten Schritten:
- Stutzendurchmesser an der Maschine mit dem Messschieber innen und außen exakt nachmessen, um Passungenauigkeiten vor dem Kauf auszuschließen.
- Art des anfallenden Spanguts bestimmen: Feinstaub erfordert laut Datenblatt 27 bis 36 mm Schläuche mit hoher Unterdruckreserve, während Hobelspäne laut Datenblatt zwingend 100 mm Schläuche verlangen.
- Schlauchlänge auf das betrieblich notwendige Mindestmaß begrenzen, um den Druckverlust laut Datenblatt auf unter 1500 Pa zu halten und Ablagerungen im Rohrleitungssystem sicher zu vermeiden.
