Passgenaue Absaugadapter bilden das unverzichtbare Bindeglied zwischen mobilen Werkzeugen, stationären Maschinen und den Saugschläuchen einer Holzwerkstatt. Da es keinen industrieübergreifenden Standard für Absaugstutzen gibt, entscheiden dichte Übergangsstücke darüber, ob Holzstaub direkt an der Schnittstelle erfasst wird oder ungehindert in die Raumluft entweicht.
Warum es keinen universellen Absauganschluss gibt
Werkzeughersteller dimensionieren die Absaugkanäle ihrer Maschinen nach internen Strömungsberechnungen, Gehäuseformen und Akkuaufnahmen. Eine herstellerübergreifende Norm für Stutzendurchmesser existiert im Bereich der Holzbearbeitung nicht, weshalb ein passender Werkstattsauger Adapter fast immer individuell ausgewählt werden muss.
Bei handgeführten Maschinen wie Handkreissägen, Oberfräsen und Exzenterschleifern variieren die werkseitigen Stutzen laut Datenblatt der Werkzeughersteller typischerweise zwischen 27 mm und 42 mm Außendurchmesser. Zudem sind viele Maschinenanschlüsse leicht konisch geformt, um eine Klemmwirkung zu erzielen. Diese Maßunterschiede von oft nur wenigen Millimetern verhindern, dass ein Standard-Saugschlauch ohne passendes Zwischenstück fest und wackelfrei sitzt.
Falschluft an undichten Verbindungsstellen reduziert die effektive Saugkraft massiv. Zieht das Absaugsystem an einem schlecht sitzenden Übergangsstück Nebenluft, fällt der wirksame Unterdruck an der Staubentstehungsstelle laut Datenblatt um bis zu 30 Prozent ab. Das führt dazu, dass Feinstaub nicht mehr im Sauger landet, sondern sich in der Werkstattumgebung verteilt.
Adapter-Typen für Hand- und Stationärmaschinen
Um die Vielfalt unterschiedlicher Maschinenstutzen abzudecken, stehen verschiedene Bauformen von Übergangsstücken zur Verfügung. Die Wahl des richtigen Adapters richtet sich nach dem anfallenden Schlauchdurchmesser für die Absauganlage und der Vibrationsbelastung im laufenden Werkstattbetrieb.
Die folgende Übersicht fasst die wichtigsten Bauarten und ihre Einsatzbereiche zusammen:
| Adapter-Bauart | Typischer Nennbereich | Material | Haupteinsatzbereich | Dichtwirkung |
|---|---|---|---|---|
| Universal-Stufentülle | 22 bis 42 mm laut Datenblatt | Hart-PVC / PE | Handgeführte Schleif- und Sägewerkzeuge | Befriedigend bis Gut |
| Flexible Gummimuffe | 28 bis 38 mm laut Datenblatt | TPE / EPDM-Kautschuk | Exzenterschleifer, Kantenfräsen | Sehr gut (vibrationsdämpfend) |
| Klick-Bajonett-Adapter | 35 mm laut Datenblatt | Glasfaserverstärktes Polyamid | Systemkompatible Markengeräte | Hervorragend (verriegelbar) |
| Maschinen-Reduzierstück | 60 bis 100 mm laut Datenblatt | Schlagfester ABS-Kunststoff | Tischkreissägen, kleine Hobelmaschinen | Sehr gut (formstabil) |

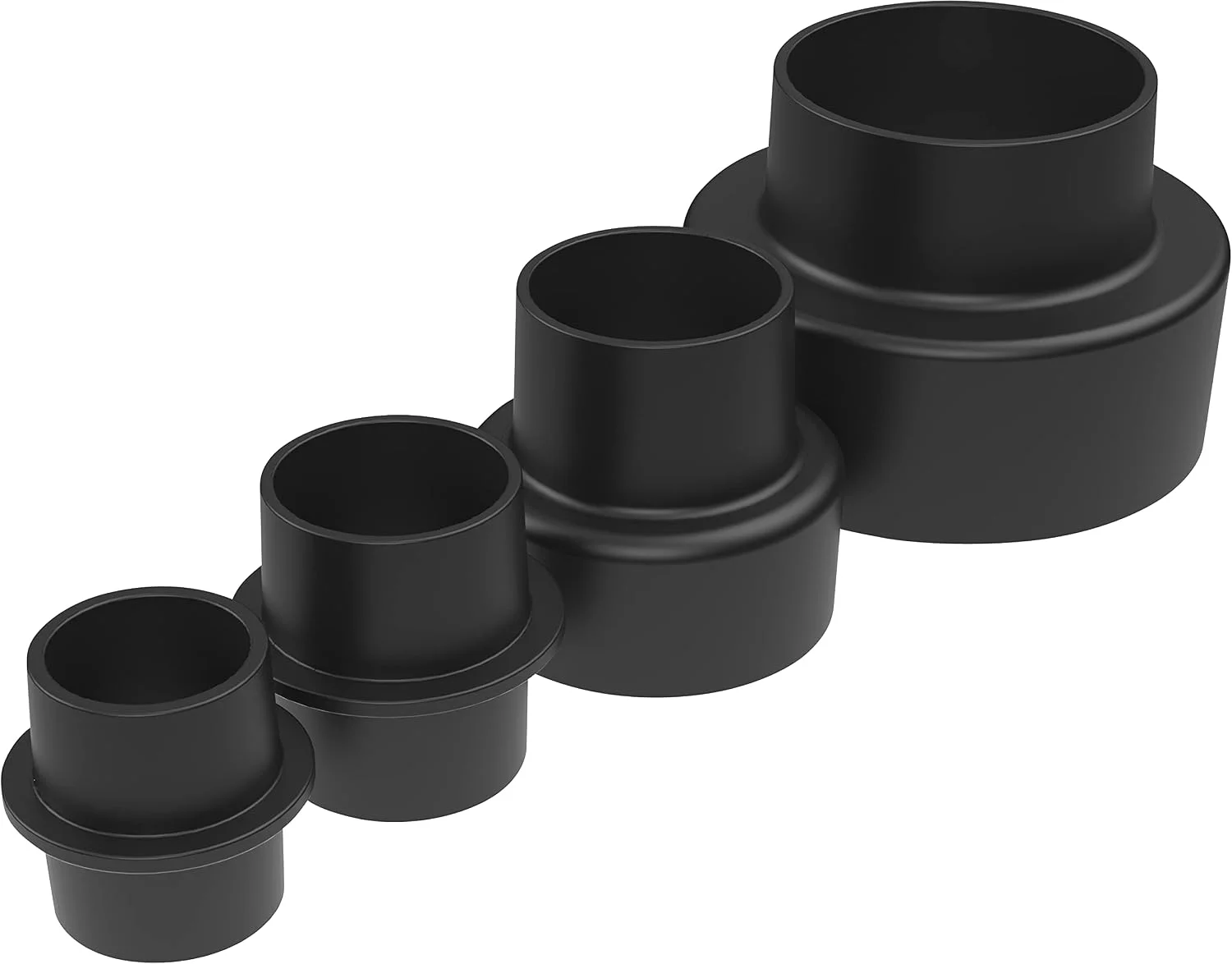

Stufentüllen aus formstabilem Kunststoff
Universal-Stufenadapter bestehen aus festem Kunststoff und weisen mehrere treppenförmig angeordnete Durchmesser auf. Diese Stufen decken laut Datenblatt des Herstellers typischerweise Querschnitte von 22 mm, 28 mm, 34 mm und 42 mm an einem einzigen Bauteil ab.
Der Anwender schneidet die Stufentülle mit einer Feinsäge genau an der Stufe ab, die dem Außendurchmesser des jeweiligen Werkzeugstutzens entspricht. Diese Adapter sind kostengünstig und universell nutzbar. Bei starken Vibrationen, wie sie laut Typenschild beim Fräsen oder Schleifen auftreten, können starre Kunststoffadapter jedoch vom glatten Stutzen abrutschen, wenn sie nicht mit Schlauchschellen gesichert werden.
Flexible Gummimuffen und Klick-Systeme
Elastische Gummimuffen aus thermoplastischen Elastomeren (TPE) oder EPDM-Kautschuk bieten im Werkstattalltag eine deutlich höhere Verbindungssicherheit. Das flexible Material passt sich laut Datenblatt Durchmessertoleranzen von 2 mm bis 3 mm selbsttätig an und dichtet die Verbindungsstelle zuverlässig ab.
Zudem dämpfen flexible Kautschukmuffen die Maschinenvibrationen wirkungsvoll ab, sodass sich der Absaugschlauch während der Führung des Werkzeugs nicht lockert. Moderne Schnellwechselsysteme mit Bajonett- oder Klickverschluss ermöglichen laut Bedienungsanleitung ein sekundenschnelles Umstecken des Saugschlauchs zwischen verschiedenen Handmaschinen, ohne dass Adapterteile mühsam aufgesteckt werden müssen.
Reduzierstücke für stationäre Maschinen
Beim Übergang von einer großen Absaugleitung auf kompaktere Stationärmaschinen kommen starre Reduzierstücke zum Einsatz. Eine zentrale Absauganlage für die Holzwerkstatt arbeitet laut Datenblatt mit Rohrleitungen von 100 mm Durchmesser, während kleinere Bandsägen oder Kappsägen laut Datenblatt Stutzen mit 60 mm oder 70 mm aufweisen.
Konische Reduzierstücke aus schlagfestem ABS-Kunststoff überbrücken diese Querschnittssprünge mit einem strömungsgünstigen Winkel. Ein kurzer, abrupter Sprung erzeugt laut Datenblatt starke Verwirbelungen, die den statischen Druck mindern. Strömungsgünstige Reduzierstücke mit einer Baulänge von mindestens 100 mm laut technischem Datenblatt gewährleisten, dass die Mindestluftgeschwindigkeit von 20 m/s laut DGUV Regel 109-001 auch im reduzierten Maschinenanschluss erhalten bleibt.
Richtig messen: Innen- und Außendurchmesser ermitteln
Fehlkäufe bei Absaugadaptern lassen sich durch sorgfältiges Nachmessen vor der Bestellung vermeiden. Da die Herstellerangaben in den Katalogen nicht immer eindeutig zwischen Innen- und Außendurchmesser unterscheiden, ist der Einsatz eines Messschiebers unverzichtbar.
Beim Messen müssen zwei Verbindungsvarianten beachtet werden:
- Außenklemmung: Der Adapter wird über den Maschinenstutzen geschoben. In diesem Fall muss der Innendurchmesser des Adapters exakt dem gemessenen Außendurchmesser des Stutzens entsprechen.
- Innenklemmung: Der Adapter wird in den Stutzen gesteckt. Hierbei muss der Außendurchmesser des Adapters passgenau zum Innendurchmesser des Absaugkanals passen.
Da viele Absaugstutzen laut Datenblatt der Hersteller konisch zulaufen, empfiehlt sich eine Messung an der Stutzenspitze und am Stutzenfuß. Eine Differenz von 1 mm bis 2 mm über eine Länge von 30 mm wird laut Datenblatt bei Steckstutzen gefertigt, um eine feste Klemmpassung bei axialem Druck zu erzielen.
Alternative Lösungen: 3D-Druck und individuelle Passungen
Für exotische Werkzeuganschlüsse oder ältere Gebrauchtmaschinen, für die keine passenden Serienadapter erhältlich sind, bietet der 3D-Druck eine ideale Lösung. Passgenaue Adaptermodelle lassen sich mit kostenloser CAD-Software konstruieren und im FDM-Verfahren fertigen.
Als Druckmaterial empfiehlt sich laut Datenblatt der Filamenthersteller thermoplastisches Polyurethan (TPU) mit einer Shore-Härte von 95A. TPU-Adapter vereinen die Maßgenauigkeit formstabiler Kunststoffe mit der Flexibilität von Gummimuffen und halten mechanischen Belastungen in der Werkstatt über Jahre stand. Wer herkömmliches PETG verwendet, sollte eine Wandstärke von mindestens 3 mm laut Datenblatt vorsehen, um ein Reißen der Schichten bei Schlauchzug zu verhindern.
Provisorische Lösungen mit Isolierband oder Panzertape sollten in der Werkstattpraxis vermieden werden. Klebebandverbindungen lösen sich unter Einwirkung von Holzstaub und Vibrationen rasch auf, ziehen Falschluft und hinterlassen klebrige Rückstände an den empfindlichen Führungsflächen der Maschinen.
Empfehlungen für dichte Absaugverbindungen
Ein funktionierendes Absaugsystem hängt maßgeblich von der Qualität seiner Übergangsstücke ab. Während formstabile Reduzierstücke bei stationären Maschinen für geordnete Strömungsverhältnisse sorgen, bieten flexible Gummimuffen an Handwerkzeugen den besten Schutz vor Falschluft und abrutschenden Schläuchen. Die Investition in passgenaue Qualitätsadapter garantiert, dass die volle Leistung des Werkstattsaugers direkt am Säge- oder Schleifpunkt ankommt.
