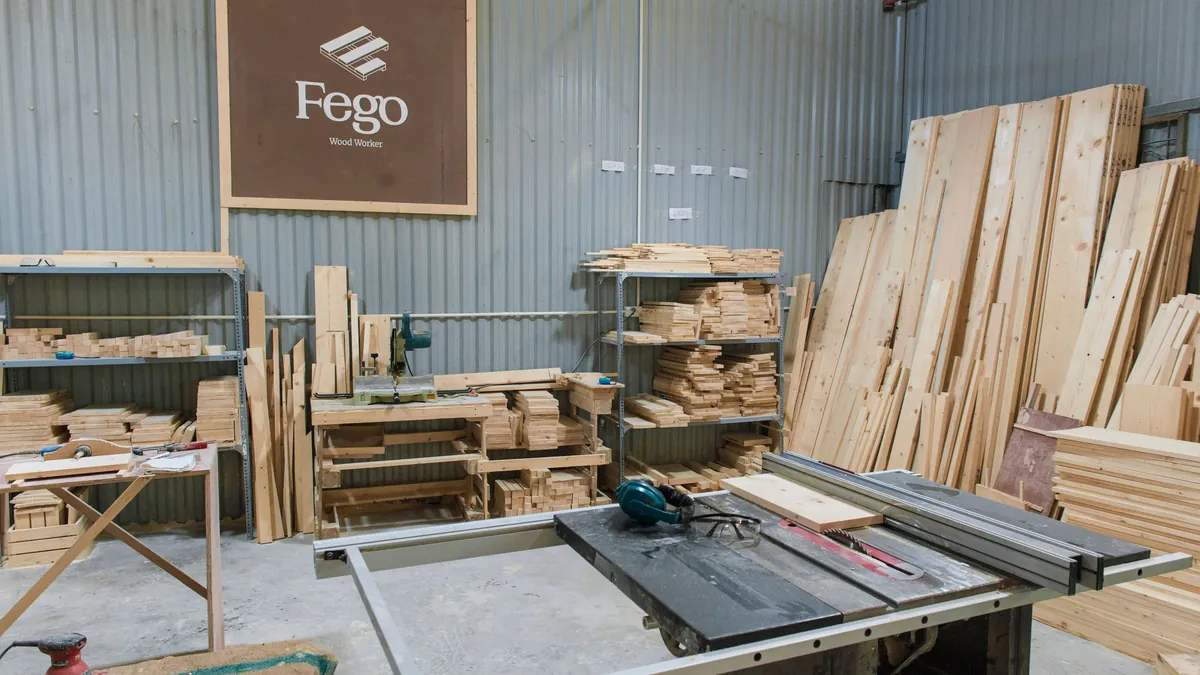

Ein fest installiertes Rohrsystem bildet das Rückgrat jeder ergonomischen Holzwerkstatt mit mehreren stationären Holzbearbeitungsmaschinen. Wer Maschinen wie Tischkreissäge, Abricht- und Dickenhobel oder Bandsäge über lose am Boden liegende Schläuche versorgt, nimmt gefährliche Stolperfallen und massive Druckverluste in Kauf. Eine durchdachte Rohrnetzplanung sorgt dafür, dass an jedem Absaugpunkt der erforderliche Luftvolumenstrom anliegt und feine Holzstäube sofort abgeführt werden.
Warum ein festes Rohrsystem flexiblen Schläuchen überlegen ist
Die aerodynamischen Eigenschaften einer Absaugleitung bestimmen direkt, wie viel Saugleistung an der Maschine ankommt. Der physikalische Zusammenhang zwischen Unterdruck und Volumenstrom verdeutlicht, dass jeder Meter Schlauch den statischen Druck des Ventilators spürbar mindert.
Laut Messungen der Strömungsmechanik erzeugt ein gerippter Saugschlauch durch seine Innenwandung hohe Reibungsverluste. Diese Verwirbelungen bremsen den Luftstrom ab. Ein glattes Stahlrohr bietet der strömenden Luft hingegen minimalen Widerstand, wodurch der Transportstrom über weite Strecken stabil bleibt.
Reibungsverluste bei glatter Wandung versus Rillenschlauch
Der Unterschied im Strömungswiderstand lässt sich an konkreten Rohrreibungsbeiwerten ablesen. Laut technischem Datenblatt moderner Wickelfalzrohre liegt der Reibungsbeiwert von glattem verzinktem Stahlblech bei etwa 0,02. Ein handelsüblicher flexibler Absaugschlauch weist durch seine Drahtspirale und Faltengeometrie dagegen einen Beiwert von 0,05 bis 0,08 auf.
In der Werkstattpraxis bedeutet dies eine einfache Faustformel: Ein Meter flexibler Spiralschlauch verursacht denselben Druckverlust wie drei bis fünf Meter starres Glattrohr. Wer Schlauchdurchmesser und Querschnitte von 100 mm über eine Distanz von 6 m rein mit Schlauchmaterial verlegt, verliert laut Datenblatt über die Hälfte des verfügbaren Unterdrucks allein durch Reibung. Aus diesem Grund sollten flexible Schläuche ausschließlich als kurze Anschlussstücke mit maximal 1 m bis 1,5 m Länge zwischen starrem Rohrnetz und beweglichem Maschinenstutzen eingesetzt werden.
Notwendige Strömungsgeschwindigkeit nach DGUV Regel 109-001
Neben der reinen Fördermenge ist die Geschwindigkeit der Luftsäule im Rohrinneren das entscheidende Kriterium für einen verstopfungsfreien Betrieb. Sinkt die Strömungsgeschwindigkeit unter einen kritischen Schwellenwert, können schwerere Hartholzspäne nicht mehr in der Schwebe gehalten werden. Die Partikel sedimentieren am Rohrboden, verringern den freien Querschnitt und führen binnen kurzer Zeit zum vollständigen Leitungsverschluss.
Laut DGUV Regel 109-001 gilt für die Absaugung trockener Holzspäne und Stäube eine verbindliche Mindestströmungsgeschwindigkeit von 20 m/s im gesamten Rohrnetz. Handelt es sich um feuchtes Holz oder schwere Schälspäne, fordert die Vorschrift sogar eine Transportgeschwindigkeit von mindestens 28 m/s. Eine kompakte Absauganlage mit 230V mit einer Nennluftleistung von 1150 m³/h liefert laut Typenschild in einem 100 mm Rohr eine rechnerische Strömungsgeschwindigkeit von rund 24 m/s, was ein sicheres Fördern garantiert.
Rohrmaterialien im Vergleich: Stahlblech versus Kunststoff
Bei der Materialwahl stehen Holzwerker häufig vor der Frage, ob preiswerte Abwasserrohre aus dem Baumarkt taugen. Der Einsatz von grauem HT-Rohr oder orangefarbenem KG-Rohr birgt jedoch gravierende Unfallrisiken.
Für eine brandsichere Installation kommt nur ein metallisches Leitungssystem infrage. Eine stationäre Absauganlage gehört grundsätzlich an ein geprüftes Stahlrohrnetz, um Personen- und Sachschäden auszuschließen.
Gefahren von KG- und HT-Rohren durch elektrostatische Aufladung
Kunststoffrohre aus PVC oder Polypropylen sind elektrische Nichtleiter mit einem sehr hohen Oberflächenwiderstand. Wenn trockene Sägespäne und Holzstaubpartikel mit einer Geschwindigkeit von 20 m/s durch ein solches Rohr geblasen werden, kommt es durch ständige Reibung zu einer massiven elektrostatischen Aufladung. Die Ladung kann auf der isolierenden Rohroberfläche nicht abfließen und baut Feldstärken von mehreren zehntausend Volt auf.
Entlädt sich diese Hochspannung schlagartig gegen ein geerdetes Maschinenteil oder die Hand des Bedieners, entsteht ein energiereicher Durchschlagfunke. In Verbindung mit aufgewirbeltem Holzfeinstaub, der im Rohrsystem ein zündfähiges Staub-Luft-Gemisch bildet, besteht laut Sicherheitsdatenblatt akute Explosions- und Brandgefahr. Der vielerorts empfohlene Behelf, einen blanken Kupferdraht um oder durch das Kunststoffrohr zu wickeln, erfüllt laut berufsgenossenschaftlicher Beurteilung keine normgerechte Schutzfunktion, da statische Ladungen auf nichtleitenden Polymeren örtlich gebunden bleiben.
Wickelfalzrohre als geprüfter Werkstattstandard

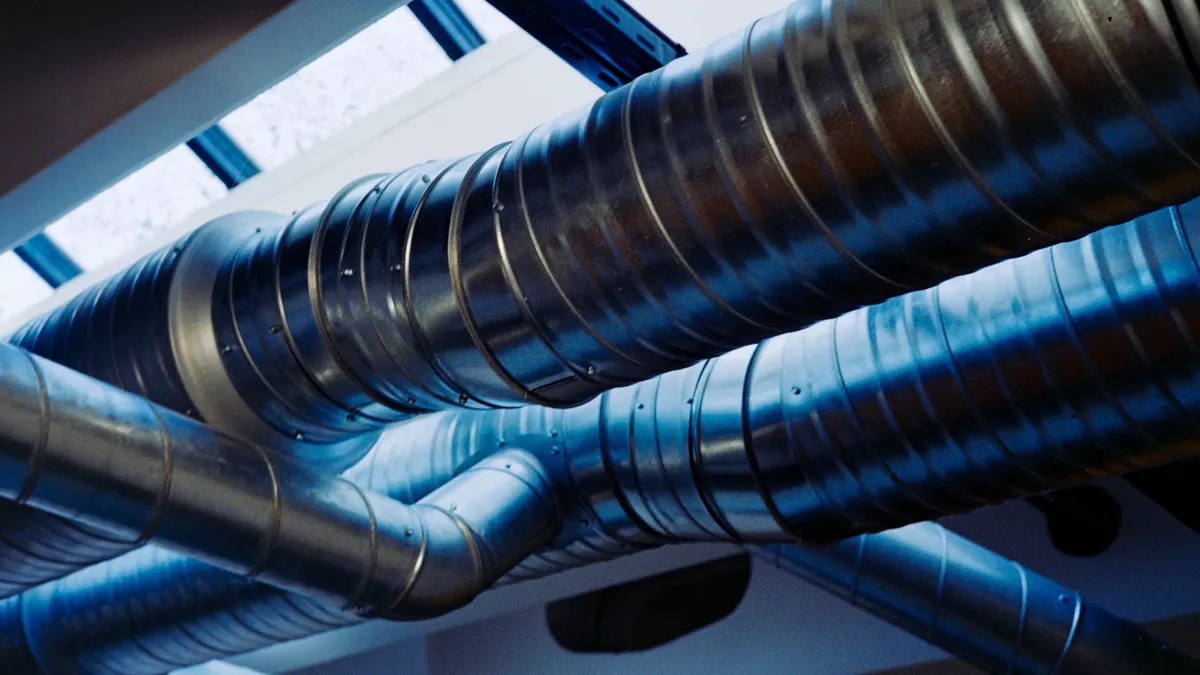

Der anerkannte Industriestandard für Absaugleitungen in der Holzbearbeitung sind Wickelfalzrohre aus verzinktem Bandstahl nach DIN EN 12237. Diese Rohre zeichnen sich durch eine extrem glatte Innenfläche, hohe Formstabilität bei starkem Unterdruck und absolute Unbrennbarkeit aus. Bei Unterdrücken von mehr als 3000 Pa, wie sie beim Schließen mehrerer Schieber auftreten können, behalten Wickelfalzrohre laut Datenblatt ihre Form, während dünnwandige Wickelschläuche kollabieren würden.
Die Montage erfolgt über Formteile mit aufvulkanisierten EPDM-Doppellippendichtungen. Diese Dichtungen garantieren laut DIN EN 12237 die Dichtheitsklasse D, wodurch Feinstaub an den Rohrverbindungen sicher im Rohr verbleibt. Die Rohre lassen sich mit einer Metallsäge ablängen und mit selbstdichtenden Nieten fixieren.
Dimensionierung und Leitungsführung des Rohrnetzes
Die geometrische Anordnung der Rohrleitungen beeinflusst die Effizienz der gesamten Absaugtechnik maßgeblich. Grundsätzlich gilt die Regel, den Weg zwischen der Absauganlage und den einzelnen Holzbearbeitungsmaschinen so kurz und geradlinig wie möglich zu planen. Jede Richtungsänderung und jede Querschnittsveränderung führt zu Druckverlusten, die von der Absaugung kompensiert werden müssen.
Für den Übergang zwischen starrer Verrohrung und den Anschlussflanschen der Maschinen werden passende Absaugadapter eingesetzt. Eine saubere Planung der Decken- oder Wandtrassen sorgt dafür, dass die Leitungen oberhalb der Bewegungszonen verlaufen und die lichte Raumhöhe der Werkstatt erhalten bleibt.
| Bauteil im Rohrsystem | Ausführung | Äquivalente Rohrlänge | Strömungstechnischer Effekt |
|---|---|---|---|
| Rohrleitung glatt | Wickelfalzrohr verzinkt | 1,0 m Basis | Minimaler Wandreibungswiderstand laut Datenblatt |
| Bogen 90 Grad | Radius = 1,5 x Rohrdurchmesser | ca. 1,5 m bis 2,0 m | Sanfte Umlenkung ohne nennenswerte Strömungsabrisse |
| T-Stück 90 Grad | Rechtwinkliger Abzweig | ca. 4,5 m bis 6,0 m | Ungünstige Prallzone mit hohem Druckverlust |
| Abzweig 45 Grad | Strömungsgünstiges Hosenrohr | ca. 1,0 m bis 1,5 m | Turbulenzarme Einspeisung der Förderluft |
| Absperrschieber offen | Dicht schließendes Blechgate | ca. 0,2 m | Voller lichter Querschnitt ohne Verengung |
Strömungsgünstige Abzweige mit 45-Grad-Winkeln
Ein gravierender Fehler bei der Eigenmontage von Absaugleitungen ist die Verwendung von rechtwinkligen 90-Grad-T-Stücken. Trifft ein mit Spänen beladener Luftstrom im rechten Winkel auf die Hauptleitung, prallen die Partikel ungebremst gegen die gegenüberliegende Rohrwand. Dies führt laut Strömungslehre zu massiven Verwirbelungen, lokalem Geschwindigkeitsabfall und einer schlagartigen Erhöhung des Druckverlusts um bis zu 40 Prozent.
Fachgerechte Rohrsysteme nutzen ausschließlich Abzweige mit einem Winkel von 45 Grad oder sogenannte Hosenrohre. Bei einem 45-Grad-Abzweig strömt die Luft tangential in die Hauptleitung ein und wird harmonisch mit dem bestehenden Hauptluftstrom zusammengeführt. Bögen müssen grundsätzlich mit einem großen Krümmungsradius von mindestens 1,5 mal Rohrdurchmesser laut DIN-Norm ausgeführt werden. Müssen engere Richtungsänderungen realisiert werden, empfiehlt sich die Kombination aus zwei 45-Grad-Segmenten anstelle eines scharfen 90-Grad-Winkels.
Querschnittsabstufung von der Hauptleitung zur Maschine
Ein funktionierendes Leitungsnetz arbeitet mit einer abgestuften Querschnittsdimensionierung. Beginnt die Verrohrung an einer Absauganlage laut Typenschild mit einem Lüfterstutzen von 120 mm bis 160 mm Durchmesser, sollte diese Dimension als Hauptstrang entlang der zentralen Achse der Werkstatt geführt werden. Erst an den Abzweigen zu den jeweiligen Maschinen wird der Querschnitt über asymmetrische Übergangsstücke schrittweise reduziert.
Für Standardmaschinen wie Formatkreissägen und Hobelmaschinen mit einer Hobelbreite von 260 mm bildet ein Anschlussstutzen mit 100 mm Durchmesser laut Bedienungsanleitung die Norm. Wird der Hauptstrang laut Datenblatt zu früh auf 100 mm verjüngt, steigt der Reibungswiderstand auf langen Strecken exponentiell an. Bleibt das Rohr hingegen überdimensioniert, sinkt bei kleineren Maschinen die Strömungsgeschwindigkeit unter die kritische Marke von 20 m/s nach DGUV Regel 109-001.
Absperrschieber und Blast Gates zur Druckerhaltung
Eine Werkstatt-Absauganlage kann selten mehrere Maschinen gleichzeitig absaugen. Um Falschluft an ungenutzten Maschinen zu verhindern, benötigt jeder Abzweig einen dichten Absperrschieber.
Diese Blast Gates werden am Übergang zum Maschinenschlauch montiert. Ausführungen aus Aluminium-Druckguss oder Stahlblech schließen laut Herstellerangabe zuverlässig dicht ab. Vor Arbeitsbeginn öffnet der Tischler nur den Schieber der aktiven Maschine, sodass der volle Unterdruck gezielt an diesem Anschluss anliegt.
Fachgerechte Erdung und Potenzialausgleich des Leitungsnetzes
Die rein mechanische Verbindung von verzinkten Stahlrohren reicht nicht aus, um einen zuverlässigen elektrostatischen Potenzialausgleich sicherzustellen. Bei der Montage über Muffen oder Nippel können elastische Dichtlippen die metallische Leitung zwischen den einzelnen Rohrsegmenten unterbrechen. Um statische Aufladungen gefahrlos gegen Erde abzuleiten, muss das gesamte Rohrsystem in den Schutzpotenzialausgleich der Werkstatt integriert werden.
Hierzu werden die Rohrsegmente laut VDE-Vorschrift mit flexiblen Erdungsbändern aus Kupfer leitend überbrückt. Das Rohrsystem wird mit einem Kupferkabel von mindestens 4 mm² Querschnitt an die Potenzialausgleichsschiene angeschlossen. Bei den kurzen PU-Schläuchen muss die integrierte Stahldrahtspirale beidseitig freigelegt und mit den Metallstutzen verschraubt werden, um eine unterbrechungsfreie Erdungskette zu garantieren.
Häufige Fragen zum Rohrsystem der Absauganlage
Welches Rohrmaterial ist für die Absauganlage in der Holzwerkstatt optimal?
Für eine feste Absauganlage sind Wickelfalzrohre aus verzinktem Stahlblech laut DIN EN 12237 der bewährte Standard, da sie glattwandig, formstabil und elektrisch leitfähig sind.
Warum darf man für die Holzabsaugung keine Abwasserrohre aus Kunststoff verwenden?
Reibungselektrizität zwischen strömenden Holzstäuben und der isolierenden Kunststoffwandung erzeugt laut DGUV Regel 109-001 Hochspannungsentladungen mit akuter Zünd- und Explosionsgefahr.
Welche Strömungsgeschwindigkeit verlangt das Rohrsystem der Absauganlage?
Laut DGUV Regel 109-001 muss die Luftgeschwindigkeit in Rohrleitungen für trockene Holzpartikel mindestens 20 m/s betragen, um Spanablagerungen zu verhindern.
Wie groß sollte der Durchmesser der Hauptleitung gewählt werden?
Für kleinere Werkstätten mit stationären Einzelmaschinen ist laut technischem Datenblatt ein Hauptstrang von 100 mm bis 120 mm Durchmesser die praxisgerechte Basis.
