Eine Absauganlage mit 400 V Drehstromantrieb stellt die notwendige Luftleistung für stationäre Holzbearbeitungsmaschinen im Dauerbetrieb bereit. Durch die Aufteilung der elektrischen Last auf drei Außenleiter arbeiten Drehstrom-Asynchronmotoren mit gleichmäßigem Drehmoment und ohne verschleißanfällige Anlaufkondensatoren. In gewerblichen Schreinereien und ambitionierten Holzwerkstätten bildet das 400-V-Aggregat das Herzstück eines zentral verrohrten Entsorgungssystems.
Drehstrom gegen Wechselstrom: Physikalische Vorzüge im Werkstattalltag
Der Hauptvorteil von 400 V gegenüber 230 V liegt in der überlegenen Motorcharakteristik und der Dauerlastfestigkeit. Während einphasige Wechselstrommotoren durch die maximale Belastbarkeit von 16 A an Schuko-Steckdosen auf eine elektrische Aufnahmeleistung von etwa 2300 W begrenzt sind, stellt ein dreiphasiger 400-V-Anschluss bei gleicher Stromstärke von 16 A pro Phase über 11000 W theoretische Anschlussleistung zur Verfügung laut Typenschild:
In der Praxis bedeutet dies, dass ein 400-V-Motor bei plötzlicher Lastzunahme nicht in die Knie geht. Wird ein breiter Eichenbalken auf einer Abrichte gehobelt, entstehen schlagartig große Mengen schwerer Späne. Die 400-V-Anlage hält die Nenndrehzahl des Lüfterrads von etwa 2850 U/min stabil laut Typenschild, während ein vergleichbarer 230-V-Motor spürbar an Drehzahl verliert, wodurch die Strömungsgeschwindigkeit im Schlauch einbricht. Der direkte Vergleich zur 230-V-Absauganlage verdeutlicht diese Reserven.
Luftvolumen und Unterdruck für verzweigte Rohrnetze

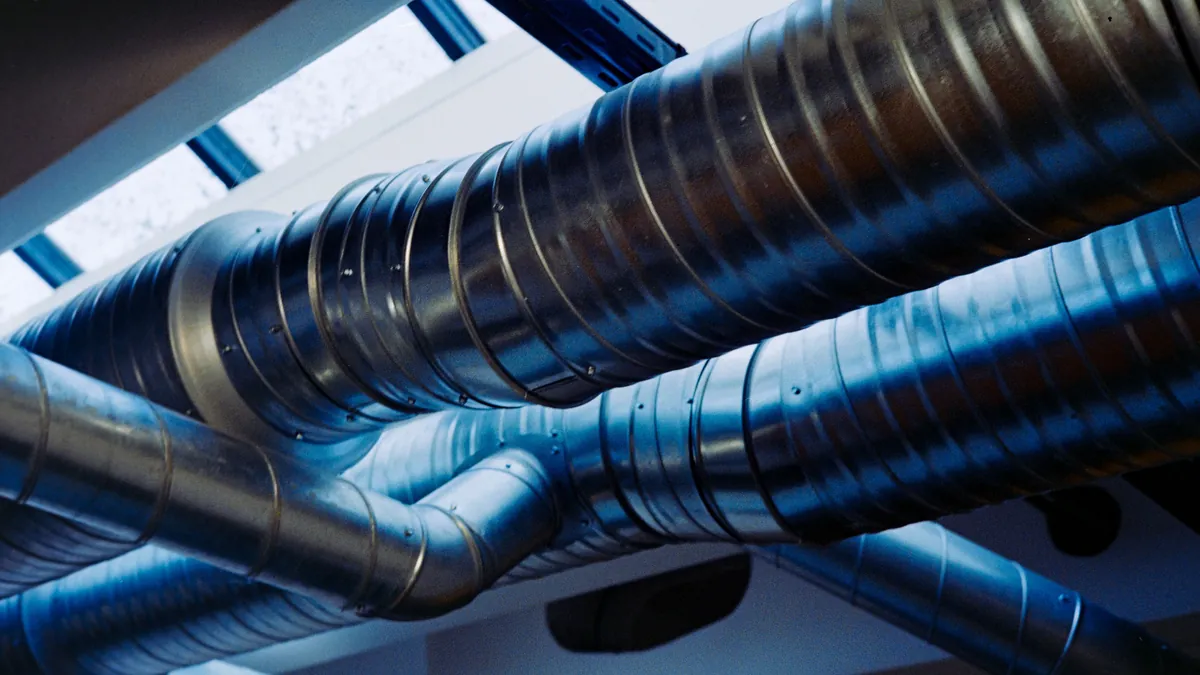

Für feste Verrohrungen mit Wickelfalzrohren von 120 mm bis 160 mm Durchmesser ist ein 400-V-Aggregat laut Datenblatt die fachgerechte Wahl. Um ein Absetzen von Holzstaub in waagerechten Rohrleitungen zu verhindern, fordert die Berufsgenossenschaft nach DGUV Information 209-045 eine Mindestluftgeschwindigkeit von 20 m/s im gesamten Leitungssystem laut Datenblatt.
| Rohrdurchmesser | Notwendiger Volumenstrom für 20 m/s | Typische Anschlussmaschine | Mindestunterdruck der Anlage |
|---|---|---|---|
| 100 mm | 565 m³/h laut Datenblatt | Tischkreissäge, Bandsäge | 1200 Pa laut Datenblatt |
| 120 mm | 815 m³/h laut Datenblatt | Formatkreissäge, kleine Fräse | 1500 Pa laut Datenblatt |
| 140 mm | 1108 m³/h laut Datenblatt | Dickenhobel bis 400 mm Breite | 1800 Pa laut Datenblatt |
| 160 mm | 1448 m³/h laut Datenblatt | Hauptstrang für 2 Maschinen parallel | 2100 Pa laut Datenblatt |
Ein 400-V-Lüfterrad aus geschweißtem Stahlblech mit 300 mm Durchmesser erzeugt bei 2,2 kW Nennleistung einen statischen Unterdruck von über 2200 Pa laut Datenblatt. Dieser hohe Druck überwindet die Reibungsverluste von Rohrbögen, Absperrschiebern und Filterpatronen mühelos. Zur sicheren Ableitung elektrostatischer Aufladungen im Rohrnetz ist die Absauganlage vorschriftsmäßig zu erden.
Anschluss, Phasenwender und Einschaltautomatik
Der elektrische Anschluss erfolgt über genormte fünfpolige CEE-Steckdosen mit 16 A oder 32 A Nennstrom. Bei Drehstrom entscheidet die Phasenfolge über die Drehrichtung des Motors:
- Drehrichtungskontrolle: Ein Blick auf den Lüfterflügel oder den aufgeprägten Richtungspfeil am Motorgehäuse zeigt die korrekte Laufrichtung. Läuft der Motor falsch herum, saugt er zwar immer noch, liefert aber nur einen Bruchteil der Förderleistung laut Bedienungsanleitung.
- Phasenwender im CEE-Stecker: Hochwertige 400-V-Maschinenstecker besitzen zwei drehbare Kontaktstifte. Mit einem Schlitzschraubendreher lässt sich die Drehrichtung in Sekunden umkehren, ohne das Anschlusskabel zu öffnen laut Herstellerangabe.
- Automatische Einschaltung: Eine automatische 400-V-Anlaufsteuerung schaltet die Späneabsaugung zeitverzögert ein, sobald die Holzbearbeitungsmaschine gestartet wird laut Datenblatt. Ein Nachlauf von 3 Sekunden bis 5 Sekunden saugt verbliebene Späne sicher aus der Rohrleitung.
Typische Installationsfehler in der Praxis
Selbst leistungsstarke Drehstromabsauganlagen büßen Förderleistung ein, wenn typische Montagefehler auftreten:
- Rückwärtslaufender Motor: Nach Werkstattumbauten oder Zählerwechseln wird die Drehfeldrichtung oft unbemerkt vertauscht, wodurch die Absaugleistung drastisch abfällt laut Prüfbericht.
- Zu lange flexible Schläuche: Jeder Meter geriffelter Spiralschlauch erzeugt den gleichen Reibungsverlust wie etwa 5 m glattes Metallrohr laut Datenblatt. Schläuche sollten auf maximal 1,5 m bis 2 m an der Maschine begrenzt sein.
- Betrieb mit einfachem Stoffsack: Herkömmliche Filtersäcke lassen feine Stäube ungehindert in den Raum passieren. Die Nachrüstung auf einen geschlossenen Absauganlagen-Filter mit Patroneneinsatz ist zwingend erforderlich, um Atemluftgrenzwerte einzuhalten.
- Vergessene Schieber im Rohrnetz: Bleiben mehrere Absperrschieber gleichzeitig geöffnet, verteilt sich der Volumenstrom auf zu viele Stränge, sodass die Mindestströmung von 20 m/s unterschritten wird laut DGUV Information 209-045.
Für ein dauerhaft staubarmes Arbeiten bildet das 400-V-Aggregat das verlässliche Rückgrat der gesamten Absaugung in der Holzwerkstatt.
Empfohlene Drehstromtechnik für Späneabsaugung
Für den anspruchsvollen Dauereinsatz empfehlen sich geprüfte Drehstromsysteme mit solider Stahlkonstruktion:
- Bamato AB-3900 Späneabsauganlage: Das kräftige 400-V-System mit 1,5 kW Motorleistung erzeugt bis zu 3900 m³/h Luftvolumenstrom laut Datenblatt. Mit stabilem Metalllüfterrad und Doppelspänesack eignet sich die Anlage für große Hobel- und Sägequerschnitte.
- CEE 400V Anlaufautomatik: Komfortable Schalteinheit mit CEE-Kragenstecker und integriertem Phasenwender, die die Absauganlage synchron zur Tischler-Maschine ein- und ausschaltet laut Datenblatt.
Die Kombination aus durchzugsstarkem 400-V-Drehstromantrieb und glattwandigen Metallrohren gewährleistet dauerhaft freie Rohrstränge und eine sichere Späneentsorgung an allen stationären Holzbearbeitungsmaschinen.
