Absauganlage erden: Schlauch, Rohr und statische Aufladung

Das Erden einer Absauganlage leitet elektrostatische Ladungen über einen durchgängigen Potenzialausgleich sicher in den Schutzleiter ab. Trockene Holzspäne und feiner Schleifstaub erzeugen durch Reibung an Kunststoffwänden hohe elektrische Ladungen. Ohne Ableitung führt diese Trennung von Ladungsträgern zu schmerzhaften Stromschlägen bei Berührung der Maschine sowie im Extremfall zu gefährlichen Funkenentladungen im Späneluftstrom.

In gewerblichen Betrieben und anspruchsvollen Holzwerkstätten regelt die TRGS 553 den Explosionsschutz beim Absaugen von brennbarem Holzstaub. Auch für ambitionierte Heimwerker ist ein strukturierter Aufbau unverzichtbar, um die Werkstattelektronik zu schützen und Brandgefahren vorzubeugen.

Ursachen statischer Aufladung im Absaugsystem

Wenn Holzpartikel mit hoher Geschwindigkeit durch Rohrleitungen strömen, kommt es zum triboelektrischen Effekt. Elektronen gehen beim ständigen Kontakt zwischen Spänen und Schlauchwand über. Weil Kunststoffe wie PVC oder Polypropylen Isolatoren sind, verbleiben die Ladungen ortsfest auf der Oberfläche.

Mit zunehmender Schlauchlänge steigt die kapazitive Spannung. Laut DGUV Information 209-045 können an isolierten Kunststoffleitungen mühelos Feldstärken von über 15000 V entstehen nach Prüfbericht. Berührt der Tischler die Überwurfmutter oder den Maschinenschieber, entlädt sich die Kapazität schlagartig über die Hand. Neben dem Schreckmoment birgt dies das Risiko unkontrollierter Ausweichbewegungen an laufenden Sägeblättern.

Erdung von Schläuchen mit Metallspirale

Ein flexibler Absaugschlauch für Holzbearbeitungsmaschinen verfügt im Regelfall über eine eingearbeitete Spirale aus verkupfertem Federstahldraht. Diese Drahtwendel dient primär der Formstabilität gegen Unterdruck, fungiert bei richtiger Montage jedoch als idealer Erdungsleiter.

Um die Spirale wirksam in den Potenzialausgleich einzubinden, genügen wenige Montageschritte:

1. Freilegen des Stahldrahts: Am Schlauchende wird der transparente Polyurethanmantel auf einer Länge von rund 30 mm vorsichtig mit dem Messer eingeschnitten, sodass der Stahldraht frei liegt laut Bedienungsanleitung.
2. Umlegen nach innen oder außen: Der blanke Draht wird über den Schlauchrand nach außen umgeschlagen oder direkt auf den metallischen Anschlussstutzen geführt.
3. Fixierung mit Klemmschellen: Eine stabile Gelenkbolzenschelle presst den blanken Draht direkt gegen das geerdete Metallrohr der Maschine oder der Filteranlage.
4. Messung des Übergangswiderstands: Mit einem Multimeter wird geprüft, ob der Durchgangswiderstand vom Maschinenkorpus bis zum Ventilatorgehäuse unter 100 Ohm liegt nach Prüfvorgabe.

Liegt am Maschinenstutzen nur ein lackiertes Gehäuse vor, muss der Lack an der Kontaktstelle mit Schleifpapier entfernt werden. Alternativ wird ein separates Erdungsband mit Ringkabelschuh an einer Gehäuseschraube befestigt.

Problematik bei HT-Rohren aus Kunststoff

Viele Werkstattbesitzer nutzen graue HT-Rohre aus Polypropylen für ihr Absaugnetz. Aus strömungstechnischer und sicherheitstechnischer Sicht birgt dies erhebliche Risiken. Eine fachgerechte Dimensionierung der Leitungsquerschnitte im Absauganlage Rohrsystem reduziert Reibungsverluste und verhindert elektrostatische Spitzenladungen durch kontinuierlichen Spänefluss.

Weil Polypropylen ein Nichtleiter ist, nützt es nichts, das Rohr außen mit einer Erdungsschelle zu versehen. Die elektrische Ladung befindet sich an der inneren Rohrwandung. Einige Anleitungen empfehlen, einen blanken Kupferdraht durch das Innere des HT-Rohrs zu ziehen. Diese Notlösung birgt praktische Nachteile:

• An Drähten und Schrauben fangen sich Hobelspäne, was innerhalb kurzer Zeit zu Verstopfungen führt laut Wartungsprotokoll.
• Die Oberfläche zwischen zwei Windungen bleibt elektrostatisch geladen, sodass punktuelle Funkenüberschläge nicht vollständig ausgeschlossen werden können.
• Bei hoher Staubkonzentration kann ein Überschlag zündfähige Gemische entflammen laut TRGS 727.

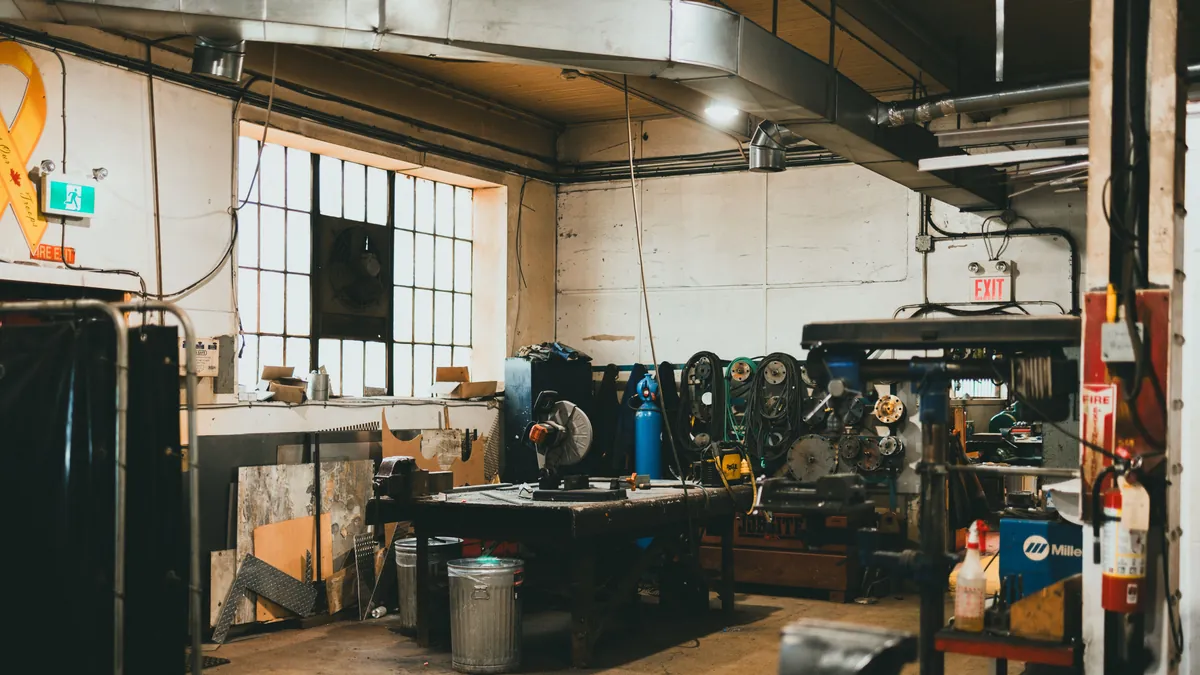

Die fachgerechte Lösung für feste Rohrleitungen besteht in verzinkten Wickelfalzrohren aus Stahlblech. Das Gesamtsystem leitet Strom hervorragend und wird über Rohrschellen direkt an den Schutzleiter der Werkstatt angebunden.

Praxiskomponenten für wirksamen Potenzialausgleich

Für sicheren Betrieb empfiehlt sich die Kombination aus stabiler Absaugtechnik und ableitfähigen Förderschläuchen.

Güde GAA 65.1 Absauganlage

Die kompakte Späneabsaugung eignet sich hervorragend für kleinere Holzwerkstätten. Ihr stabiles Stahlblechgehäuse bietet ideale Voraussetzungen für einen unkomplizierten Potenzialausgleich direkt am Maschinengestell.

• Motorleistung: 550 W laut Typenschild
• Volumenstrom: 1150 m³/h maximale Luftleistung nach Typenschild
• Schlauchanschluss: 100 mm Durchmesser für Standardschläuche laut Datenblatt
• Gehäuse: Robuste Metallkonstruktion mit werkseitiger Schutzleitererdung

Vorteile:

• Solides Stahlblechgehäuse leitet Ladungen ohne Zusatzaufwand an den Schutzkontakt weiter
• Ausreichend Saugleistung für Kreissägen und Abrichte
• Kompaktes Fahrwerk für flexible Positionierung in kleinen Räumen

Nachteile:

• Standard-Filtersack filtert Feinstaub nur bedingt, Nachrüstung einer Filterpatrone ratsam
• Lautstärke unter Last erfordert Gehörschutz bei längeren Arbeitsgängen

holz-metall PU-Absaugschlauch mit Stahlspirale

Dieser flexible Schlauch aus abriebfestem Polyurethan besitzt eine fest eingearbeitete Federstahlspirale. Durch Abisolieren der Drahtenden lässt sich der Schlauch dauerhaft und sicher in die Erdungskette einbinden.

• Innendurchmesser: 100 mm für gängige Späneabsaugungen nach Datenblatt
• Material: Hochwertiges Polyurethan, mikrobenfest und hydrolysebeständig
• Spirale: Kupferbeschichteter Federstahldraht zur elektrostatischen Ableitung laut Spezifikation
• Betriebstemperatur: -40 bis +90 Grad Celsius nach Werksangabe

Vorteile:

• Hervorragende Flexibilität bei gleichzeitig hoher Knickfestigkeit
• Eingearbeiteter Draht ermöglicht normgerechte Erdung ohne innenliegende Barrieren
• Transparente Wandung erlaubt schnelle Sichtkontrolle bei Verstopfungen

Nachteile:

• Höherer Anschaffungspreis im Vergleich zu einfachen PVC-Schläuchen
• Sorgfältiges Abmanteln des Drahtes an den Schlauchenden erfordert Geduld bei der Montage

Schritt-für-Schritt-Anleitung zur Werkstatterdung

Zur systematischen Erdung der gesamten Absauganlage empfiehlt sich folgendes Vorgehen in der Werkstattpraxis:

1. Zentralen Erdungspunkt festlegen

Als Erdungspunkt dient das Maschinengehäuse der Hauptabsaugung, sofern dieses vorschriftsmäßig über ein dreiadriges Netzkabel mit Schutzkontaktstecker geerdet ist nach VDE 0100. Alternativ wird ein Erdungskabel mit 4 mm² Querschnitt direkt an die Potenzialausgleichsschiene des Gebäudes geführt laut Elektrovorgabe.

2. Rohrleitung überbrücken

Bei Wickelfalzrohren besitzen Muffen und Bögen oft isolierende Gummidichtungen. Jede Rohrverbindung muss daher elektrisch überbrückt werden. Dazu werden kurze flexible Kupferbänder mit Blechschrauben oder Nietverbindungen zwischen den Rohrelementen montiert laut Montagevorgabe.

3. Schläuche beidseitig kontaktieren

Jeder flexible Verbindungsschlauch zwischen Rohrnetz und Holzbearbeitungsmaschine muss an beiden Enden geerdet sein. Wird die Maschine abgekoppelt, bleibt das stationäre Rohrsystem weiterhin geerdet. An der Maschine selbst wird die Spirale mit dem Maschinengehäuse verbunden, um statische Aufladung durch das rotierende Sägeblatt oder den Hobelkopf zu neutralisieren.

Ein abgestimmtes Gleichgewicht zwischen Unterdruck und Volumenstrom sichert den zügigen Abtransport der Späne ohne Ablagerungen in den Rohren. Für flexible Werkstattlayouts bietet eine kompakte mobile Absauganlage kurze Schlauchwege mit geringerem elektrostatischem Gefahrenpotenzial.

Wartung und messtechnische Prüfung

Ein Erdungssystem darf nach der Montage nicht sich selbst überlassen werden. Durch Maschinenvibrationen, Schlauchbewegungen und Staubablagerungen können Kontakte korrodieren oder sich lockern.

Eine halbjährliche Sichtprüfung aller Klemmen und Bänder verhindert schleichende Kontaktunterbrechungen laut Wartungsempfehlung. Mit einem handelsüblichen Widerstandsmessgerät wird der Durchgang zwischen dem entferntesten Saugtrichter und dem Schutzleiterkontakt der Werkstatt gemessen. Ein Messwert von unter 1000000 Ohm signalisiert laut DGUV Regel 109-001 ausreichende antistatische Ableitfähigkeit.
