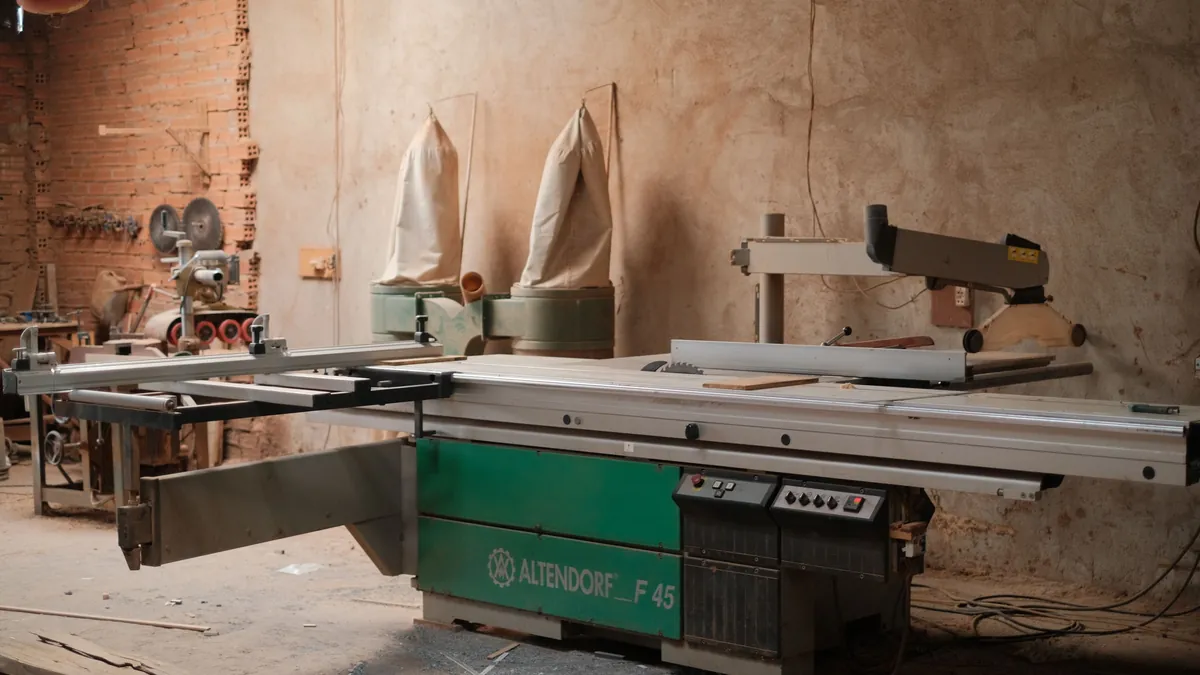

In einer professionell ausgestatteten Holzwerkstatt stoßen mobile Werkstattsauger rasch an ihre physikalischen Grenzen. Während Handkreissägen und Exzenterschleifer hohen statischen Unterdruck bei geringem Luftdurchsatz verlangen, erfordern stationäre Großmaschinen wie Abricht- und Dickenhobel oder Formatkreissägen gewaltige Luftmengen, um das enorme Spanvolumen kontinuierlich abzutransportieren.
Eine stationäre Absauganlage bildet das zentrale pneumatische Rückgrat der Werkstatt. Über ein fest installiertes Rohrleitungssystem versorgt sie sämtliche Maschinenarbeitsplätze zuverlässig mit Absaugleistung. Wer eine solche Großanlage plant, muss elektrische Anschlusswerte, Rohrleitungsquerschnitte und Schallschutzmaßnahmen exakt aufeinander abstimmen. Eine solide Basis für die Auslegung liefert die Übersicht über Absauganlagen mit 230V Anschluss.
Dimensionierung des Luftvolumenstroms für Hobel- und Sägemaschinen
Die Leistungsfähigkeit einer Späneabsaugung bemisst sich primär nach ihrem geförderten Luftvolumenstrom in Kubikmetern pro Stunde (m³/h).
An Hobelmaschinen mit Hobelbreiten von 260 mm bis 410 mm fallen innerhalb weniger Sekunden hunderte Liter Hobelspäne an laut Datenblatt. Werden diese Späne nicht sofort mit Hochgeschwindigkeit erfasst, verstopft die Spanhaube, was zu Hobelschlag und Riefenbildung auf dem Werkstück führt. Laut Datenblatt verlangen Abrichthobel einen Mindestvolumenstrom von 1000 m³/h bis 1500 m³/h bei einem Anschlussstutzen von 100 mm bis 120 mm Durchmesser.
Große Formatkreissägen mit Absaugung an Sägeblatt und Parallelanschlag erfordern am Maschinenstutzen laut Typenschild sogar 1800 m³/h bis 2500 m³/h Luftdurchsatz. Stationäre Absauganlagen setzen hierfür auf großvolumige Radialventilatoren mit Motorleistungen zwischen 1,5 kW und 3,0 kW laut Datenblatt, die große Luftmengen bei moderatem Unterdruck von 1500 Pa bis 2500 Pa fördern.
Festverrohrung mit verzinkten Wickelfalzrohren nach DIN EN 1506
Für die feste Leitungsführung an Decken und Wänden scheiden flexible Schläuche als Hauptstrang aus. Schläuche weisen innen eine geriffelte Spirale auf, die enorme Reibungswiderstände verursacht und den Luftstrom auf langen Strecken stark einbremst.
Der professionelle Standard in der Holzbearbeitung sind verzinkte Stahlblech-Wickelfalzrohre nach DIN EN 1506. Diese Glattrohre bieten minimale Strömungswiderstände und halten mechanischen Beanspruchungen durch aufprallende Holzspäne dauerhaft stand.

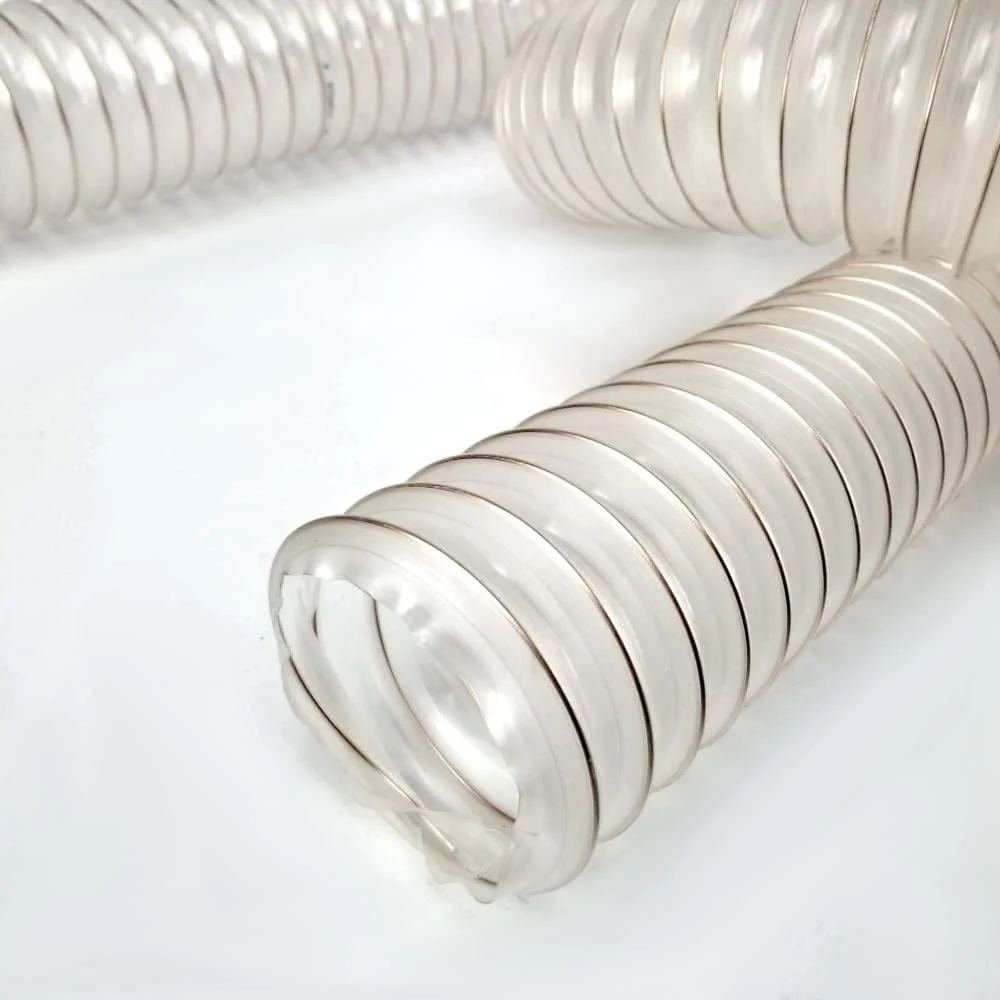

Ein weiterer entscheidender Sicherheitsfaktor ist der Explosionsschutz nach TRGS 727. Schnelle Holzstaubpartikel laden Kunststoffrohre elektrostatisch auf mehrere tausend Volt auf. Bei Funkenüberschlag drohen lebensgefährliche Staubexplosionen. Metallische Wickelfalzrohre werden durchgehend mit Erdungsklemmen verbunden und geerdet, wodurch elektrostatische Aufladungen sicher abgeleitet werden. Flexible Übergänge zu den Maschinen werden mit hochwertigen Absauganlagen Schläuchen ausgeführt.
Strömungsgeschwindigkeiten und Absperrschieber (Blast Gates)
Damit Späne in horizontalen Rohrabschnitten nicht absinken und Leitungsverstopfungen verursachen, schreibt die DGUV Regel eine Mindestströmungsgeschwindigkeit von 20 m/s vor.
Wäre das Rohrsystem zu allen Maschinen gleichzeitig geöffnet, würde sich der Luftstrom auf alle Äste aufteilen. In den einzelnen Leitungssträngen bräche die Geschwindigkeit weit unter 15 m/s ein und das Rohrsystem würde verstopfen. Daher werden direkt vor jedem Maschinenabzweig dicht schließende Absperrschieber (Blast Gates) aus Aluguss installiert.
Es ist immer nur der Schieber der Maschine geöffnet, die im Augenblick betrieben wird. Der gesamte Unterdruck der Absauganlage konzentriert sich somit voll auf die aktive Arbeitsstation. Automatisch öffnende Schieber mit pneumatischem Zylinder oder elektrischem Stellmotor, gekoppelt mit Stromsensoren an der Maschine, bieten maximalen Bedienkomfort und verhindern das Vergessen der Schieberbetätigung.
Wandmontage und Schwingungsentkopplung des Aggregats
Stationäre Großabsauger erzeugen durch rotierende Stahlblech-Laufräder erhebliche mechanische Vibrationen.
Wird das Ventilatorgehäuse starr an eine Ziegelwand oder Betonwand geschraubt, überträgt sich der Körperschall ungehindert in die Bausubstanz. Das tieffrequente Brummen ist im gesamten Gebäude hörbar und sorgt für erhebliche Lärmbelästigung. Für eine fachgerechte Wandmontage wird die Montagekonsole über elastische Sylomer-Dämpfer oder schwere Gummischwingelemente laut Datenblatt vom Mauerwerk entkoppelt.
Zwischen dem Ausblasstutzen des Ventilators und dem starren Wickelfalzrohr wird zwingend eine flexible Schlauchmanschette aus PU-Material montiert laut Montageanleitung. Diese elastische Trennstelle verhindert, dass die Gehäusevibrationen auf das gesamte Rohrnetz übertragen werden. Die Absaugung arbeitet dadurch flüsterleise im Hintergrund. Für maximale Luftreinigung im Aufstellraum empfiehlt sich die Ausrüstung mit einem zertifizierten Absauganlagen Patronenfilter.
Automatische Master-Slave-Schaltung bei Drehstromanschluss
Wer nicht vor jedem Sägeschnitt quer durch die Werkstatt laufen möchte, um den Schalter der Absauganlage zu betätigen, rüstet eine automatisierte Steuerung nach.
Bei 400 V Drehstrommotoren kommen Stromrelais oder Wandlerklemmen im Verteilerkasten zum Einsatz laut Datenblatt. Sobald die Formatkreissäge oder der Hobel anläuft, erkennt der Stromsensor den fließenden Betriebsstrom und zieht das Motorschütz der Absauganlage binnen 500 Millisekunden an laut Datenblatt.
Nach dem Abschalten der Holzbearbeitungsmaschine sorgt ein Nachlaufrelais dafür, dass die Absaugung noch 5 bis 10 Sekunden weiterläuft. Dadurch wird das gesamte Rohrleitungsvolumen vollständig freigesaugt, sodass keine ruhenden Späne in horizontalen Teilstrecken verbleiben.
Revisionsöffnungen und regelmäßige Rohrreinigung
Trotz hoher Strömungsgeschwindigkeiten können sich an ungünstigen Stellen wie Rohrbögen im Laufe der Zeit Spänennester bilden.
In regelmäßigen Abständen von 4 bis 6 Metern laut DIN EN 12237 sollten daher luftdichte Revisionsdeckel mit Schnellverschluss in das Wickelfalzrohr integriert werden. Bei Verstopfungen lässt sich die betroffene Teilstrecke sofort lokalisieren und ohne Demontage der Rohrleitung mit einer flexiblen Reinigungsbürste säubern.
Potenzialausgleich und Blitzschutz im Rohrnetz
Die kontinuierliche Reibung trockener Holzspäne an der Zinkschicht von Wickelfalzrohren erzeugt elektrostatische Ladungen mit Spannungen von mehreren tausend Volt.
Nach den Vorgaben der TRGS 727 müssen alle metallischen Rohrleitungssegmente, Abzweige und Schieber leitfähig miteinander verbunden sein. Stoßstellen mit Gummidichtungen überbrückt man mit flexiblen Kupfer-Erdungsbändern mit 4 mm² Leitungsquerschnitt laut DIN VDE 0185. Das gesamte Rohrnetz wird an den zentralen Potenzialausgleich der Werkstatt angeschlossen, um gefährliche Funkenentladungen bei Holzstaub-Luft-Gemischen sicher auszuschließen.
Druckverlustberechnung und Leitungsoptimierung im Hauptstrang
Vor der Montage des Rohrnetzes empfiehlt sich eine detaillierte Druckverlustberechnung für den ungünstigsten Strömungsweg.
Jeder Meter Wickelfalzrohr mit 140 mm Durchmesser erzeugt bei 20 m/s Strömungsgeschwindigkeit einen Druckverlust von rund 35 Pa laut Datenblatt. Ein 90-Grad-Segmentbogen schlägt laut Datenblatt mit etwa 80 Pa zu Buche. Die Gesamtpressung des Ventilators von typischerweise 1800 Pa bis 2400 Pa laut Typenschild muss ausreichen, um diese Widerstände zu überwinden und am am weitesten entfernten Maschinenstutzen die normgerechte Absauggeschwindigkeit zu garantieren.
