Der Bau stabiler Korpusmöbel aus Massivholz oder Plattenwerkstoffen steht und fällt mit der Passgenauigkeit der Dübelverbindungen. Was in der Industrie von computergesteuerten Bohrstraßen im Zehntelmillimeterbereich ausgeführt wird, stellt den Holzwerker vor eine anspruchsvolle geometrische Aufgabe. Eine Abweichung von nur einem halben Millimeter zwischen Stirnseiten- und Flächenbohrung führt dazu, dass Bauteile klemmen oder unschöne Absätze an den Sichtkanten entstehen laut DIN 68874.

Dübellehre mit Bohrbuchse auf einer Holzkante fixiert
Präzise Bohrbuchsen aus gehärtetem Stahl führen den Bohrer absolut rechtwinklig ins Holz.

Eine hochwertige Dübellehre nimmt dem Anwender das fehleranfällige Anreißen ab. Durch mechanische Anschläge, selbstzentrierende Spannbacken und gehärtete Führungsbuchsen überträgt sie das Bohrlochmuster spielfrei von einem Werkstück auf das Gegenstück. In Verbindung mit einem präzisen Akku-Bohrschrauber entstehen saubere Dübelverbindungen in handwerklicher Perfektion.

1. Konstruktionsmerkmale: Führungsbuchsen und Zentriermechanik

Einfache Kunststoffschablonen leiern bereits nach wenigen Dutzend Bohrungen aus, wenn die scharfen Spiralen des Holzbohrers das Material zerspanen. Professionelle Dübelhilfen zeichnen sich durch langlebige Baugruppen aus laut Datenblatt:

  • Gehärtete Stahlbuchsen: Die Führungsrohre bestehen aus Werkzeugstahl mit Härtegraden über 55 HRC. Sie widerstehen der Reibung von HSS-Bohrern und halten den Bohrer spielfrei auf Kurs laut Typenschild.
  • Selbstzentrierender Parallelanschlag: Zwei schwenkbare Anschlagbolzen greifen beidseitig um die Kante. Dreht man den Griff, zentriert sich die Bohrbuchse exakt über der Mitte von Brettern mit 12 bis 30 mm Stärke laut Bedienungsanleitung.
  • Taster und Absteckstifte: Nach dem Bohren der ersten Bohrung greift ein Führungsdorn in das Loch, um die Lehre automatisch im festen Abstand für die Folgebohrung zu arretieren laut Datenblatt.
Funktionsprinzip einer Universal-Dübellehre Zentrierung und Übertragung von Stirnholz- auf Flächenbohrungen nach DIN 68874. Schritt 1: Stirnseite bohren Selbstzentrierender Anschlag Führung durch Stahlbuchse Exakt 90 Grad zur Kante Schritt 2: Fläche abgreifen Abtastdorn greift in Stirnloch Gegenstück bündig angelegt Null Versatz an der Sichtfuge
Mechanische Anschläge übertragen das Lochbild fehlerfrei ohne manuelles Nachmessen.

2. Bautypen: Handgeführte Dübelhilfen vs. Lochreihen-Schienen

Auf dem Markt dominieren zwei praxiserprobte Bauformen für Holzarbeiten laut Bedienungsanleitung:

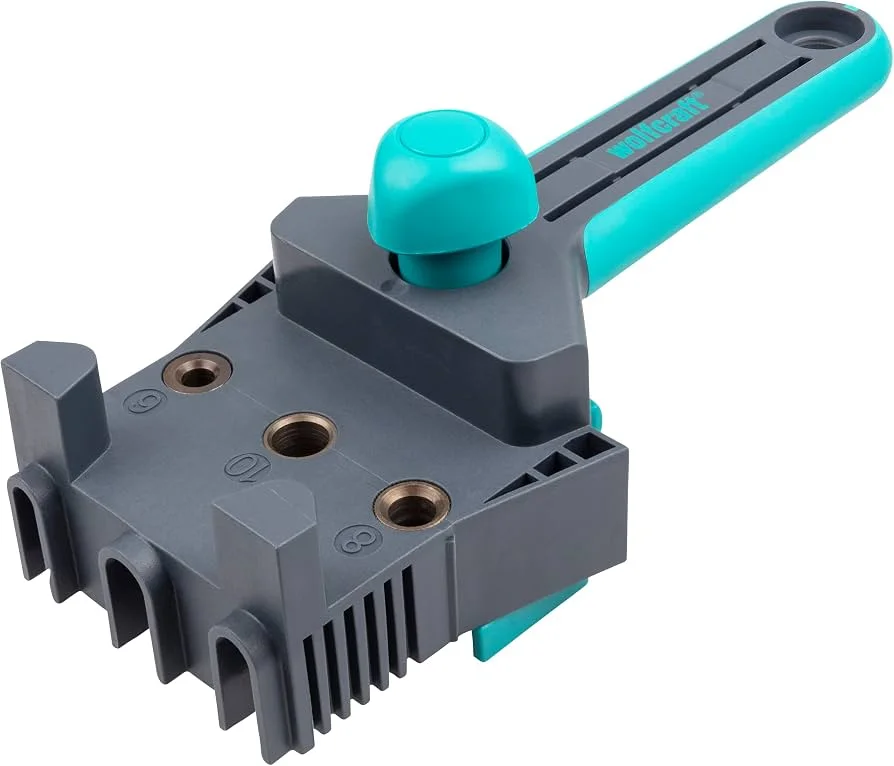

  1. Kompakte Universal-Dübler (z. B. wolfcraft Meisterdübler): Sehr handlich für Einzelverbindungen, Eckverbindungen und T-Stöße. Das Gerät wird direkt auf die Kante aufgesetzt und verriegelt laut Typenschild.

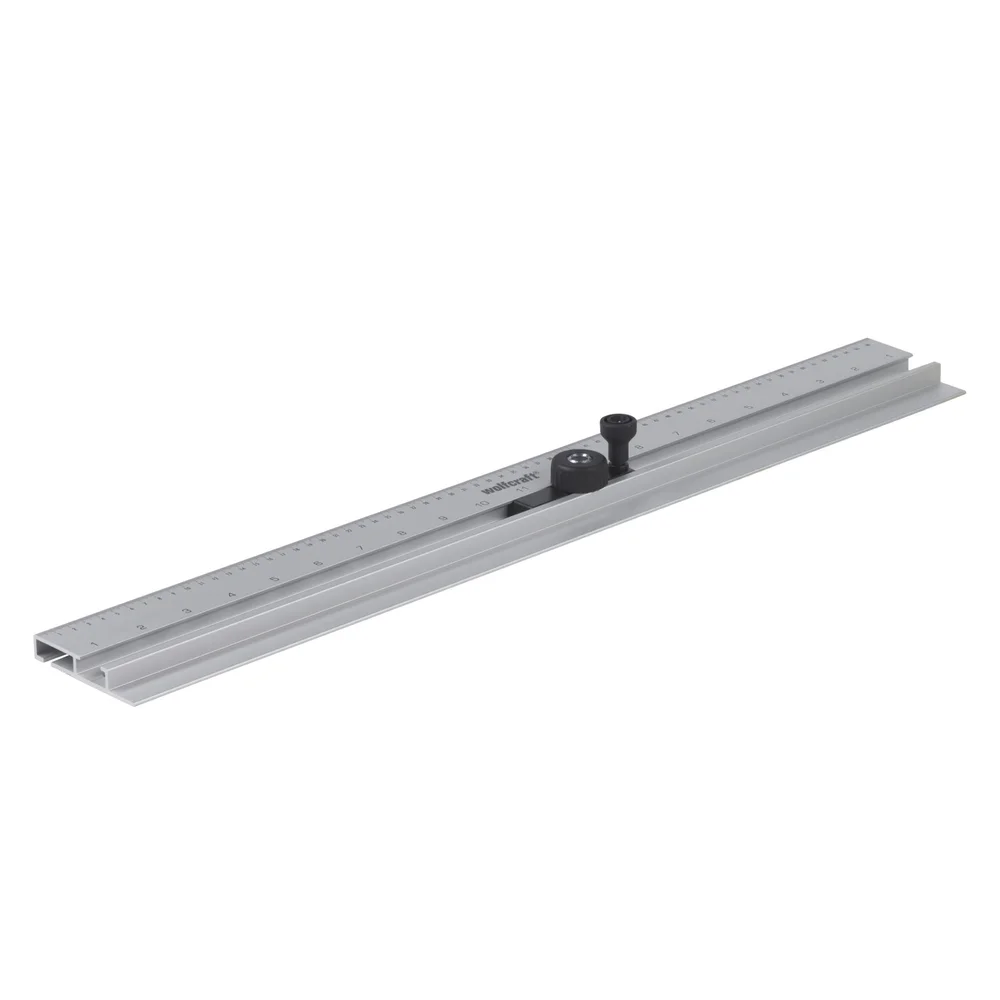

  2. Starre Dübelleisten mit Lochreihenraster: Lange Führungsschienen aus eloxiertem Aluminium mit Bohrbuchsen im standardisierten 32-mm-Raster nach DIN 68874. Sie eignen sich perfekt für Schrankkorpusse, bei denen Lochreihen für Fachbodenträger und Korpusdübel in einem Zug gebohrt werden laut Datenblatt.
Bohren von Dübellöchern mit einer Lochreihenschiene in Holz
Systemschienen im Möbelbau sichern wiederholgenaue Rasterbohrungen für Fachböden.

3. Arbeitsablauf für fehlerfreie Eckverbindungen

Beim Zusammenbau zweier Bretter im 90-Grad-Winkel garantiert folgende Schrittfolge saubere Kanten nach DIN 68874:

  1. Bezugskanten markieren: Beide Werkstücke flach auf die Werkbank legen und die Sichtseiten mit dem traditionellen Tischlerdreieck kennzeichnen laut Bedienungsanleitung.
  2. Stirnholzlöcher bohren: Die Dübellehre mit dem Zentrieranschlag auf die Stirnkante klemmen. Den passenden Holzbohrer mit Tiefenanschlag einsetzen und zügig bohren laut Datenblatt.
  3. Flächenlöcher übertragen: Das Gegenstück rechtwinklig anlegen, den Führungsdorn der Lehre in das Stirnloch einführen und das Gegenloch in die Plattenfläche einbringen laut Typenschild.
  4. Trocken zusammenstecken: Vor dem Leimauftrag stets eine Trockenmontage durchführen, um zu prüfen, ob alle Holzdübel-Verbindungen saugend und ohne Spaltbildung schließen.

4. Häufige Fehlerquellen vermeiden

  • Späne blockieren den Anschlag: Bereits ein kleiner Holzspan unter der Anschlagfläche kippt die Lehre um zehntel Millimeter. Die Anlageflächen vor jedem Aufsetzen mit der Bürste reinigen laut Bedienungsanleitung.
  • Fehlender Tiefenstopp: Niemals nach Augenmaß bohren. Ein fester Klemmring auf dem Bohrer verhindert das Durchschlagen dünner Platten nach DGUV Regel 109-001.
  • Bohrer taumelt beim Ansetzen: Den Bohrer erst auf volle Touren bringen, bevor die Zentrierspitze durch die Buchse ins Holz geführt wird laut Datenblatt.
