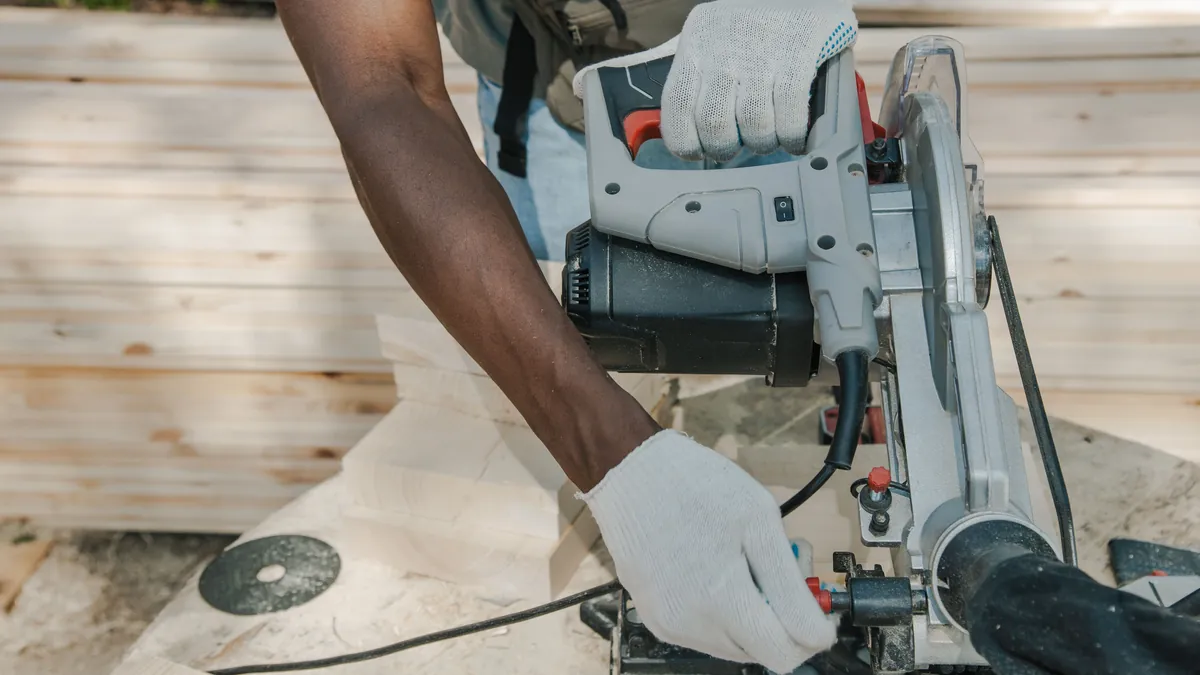

Die Absaugung an der Kappsäge erfordert die gezielte Erfassung des tangential nach hinten geschleuderten Spänestrahls durch einen passgenauen Absaugstutzen oder einen zusätzlichen Staubfangtrichter. Kappsägen zählen zu den am schwierigsten abzusaugenden Maschinen in der Holzwerkstatt. Das rotierende Sägeblatt taucht von oben in das Werkstück ein und beschleunigt Holzpartikel mit enormer Wucht in Richtung Rückwand.
Werkseitig montierte Spänefangbeutel fangen meist nur einen Bruchteil des anfallenden Materials ab. Ohne leistungsfähige Absaugung verteilt sich feiner Holzstaub im gesamten Raum. Gemäß DGUV Information 209-045 und TRGS 553 ist die gezielte Stauberfassung direkt an der Schnittstelle vorgeschrieben, um die Arbeitsplatzgrenzwerte für lungengängigen Holzstaub zuverlässig einzuhalten.
Das Problem der Späneerfassung an Kappsägen
Bei einer Tischkreissäge fällt der Großteil der Späne nach unten in das Maschinengehäuse. Bei einer Kapp- und Gehrungssäge liegt der Schnittbereich jedoch völlig offen. Das Sägeblatt läuft typischerweise mit 4000 U/min bis 5000 U/min laut Datenblatt.
Dadurch entsteht eine hohe kinetische Energie der Holzpartikel:
- Tangentialer Austritt: Die Späne fliegen exakt tangential zur Kreisbewegung des Sägeblatts nach hinten oben ab.
- Geringer Querschnitt: Der herstellerseitige Absaugkanal besitzt meist nur 30 mm bis 38 mm Innendurchmesser laut Datenblatt, was den Luftstrom begrenzt.
- Teleskopauszug: Bei Zugkappsägen wandert das Sägeaggregat vor und zurück, wodurch sich der Abstand zum hinteren Absaugtrichter ständig verändert.
Wird an den kleinen Kanal lediglich eine Niederdruck-Späneabsaugung angeschlossen, bricht der Volumenstrom wegen des hohen Leitungswiderstands ein. Ein passender Schlauchdurchmesser sichert den notwendigen Förderstrom im Saugkanal ohne vorzeitige Verstopfungen.
Werkstattsauger oder Späneabsaugung
Für Kappsägen ist die Wahl des Saugaggregats entscheidend für das Absaugergebnis:
Ein Nass-Trockensauger liefert einen statischen Unterdruck von über 20000 Pa laut Typenschild. Er kann die Luft auch durch enge Schläuche mit hoher Geschwindigkeit beschleunigen. Eine klassische Reinluftabsaugung punktet zwar mit großem Fördervolumen, erzeugt aber oft nur 1200 Pa bis 1800 Pa Unterdruck laut Datenblatt. Wird deren 100 mm Rohr auf 35 mm verengt, sinkt die Absaugleistung am Schnittpunkt laut Datenblatt drastisch ab.
Konstruktive Lösungen zur Staubreduktion
Um den Staubfang auf über 80 Prozent zu steigern, haben sich in Tischlerwerkstätten mehrere praxisbewährte Umbauten etabliert:
1. Nachrüst-Fangtrichter aus Weichgummi
Hinter dem Sägeschlitz wird eine flexible Gummilippe montiert, die dicht an den Maschinentisch heranreicht. Sie leitet den Spänestrahl direkt in den Saugeinlass, ohne bei Gehrungsschnitten im Weg zu sein laut Praxishandbuch.
2. Hintere Einhausung der Kappsägenstation
Wird die Säge stationär auf einer Werkbank betrieben, lohnt sich der Bau einer rückwärtigen Staubhaube aus Sperrholz. Die Haube fängt vorbeifliegende Späne auf. An der Rückwand der Haube wird ein separater Absaugstutzen mit 100 mm Durchmesser angeschlossen laut DGUV Empfehlung.
3. Doppelabsaugung über Y-Stück
Über ein Hosenrohr werden zwei Absaugstellen parallel bedient: Ein Schlauch führt direkt zum Stutzen am Sägeaggregat, während der zweite Schlauch die rückwärtige Fangwanne leersaugt. Ein passgenauer Absaugung Adapter verbindet unterschiedliche Schlauchdurchmesser strömungsgünstig und verhindert störende Nebenluft.
Empfohlene Komponenten für die Kappsägenabsaugung
Für sauberes Arbeiten an der Kappsäge bewähren sich leistungsstarke Industriesauger mit Automatikfunktion und universelle Anschlusssets.
Kärcher WD 6 P S Mehrzwecksauger
Der Kärcher WD 6 P S ist die ideale Absaugzentrale für Kapp- und Gehrungssägen. Seine Gerätesteckdose schaltet die Absaugung synchron mit der Säge ein und ab.
- Leistungsaufnahme: 1300 W laut Typenschild
- Unterdruck: Hoher Saugdruck für kleine Schlauchdurchmesser laut Datenblatt
- Behälterkapazität: 30 l Edelstahlbehälter für ausgedehnte Sägearbeiten laut Datenblatt
- Filterabreinigung: Flachfaltenfilter mit integrierter Abreinigungstaste nach Bedienungsanleitung
Vorteile:
- Einschaltautomatik startet den Sauger verzögerungsfrei beim Betätigen des Sägeschalters
- Hoher Unterdruck verhindert Verstopfungen im schmalen Sägenstutzen
- Integrierter Nachlauf saugt Restspäne nach dem Abschalten der Säge zuverlässig ab
Nachteile:
- Standard-Saugschlauch mit 2,2 m Länge erfordert für Kappsägentische eine Schlauchverlängerung laut Datenblatt
- Relativ hohe Betriebsgeräusche unter Volllast
Güde 4-teiliges Adapterset für Absauganlagen
Kappsägen herstellerübergreifend besitzen selten einheitliche Stutzengrößen. Das mehrteilige Güde Stufenadapterset verbindet variable Schlauchsysteme formschlüssig mit dem Ausblasstutzen der Säge.
- Durchmesserstufen: 100 mm auf 60 mm, 40 mm, 34 mm und 28 mm abgestuft laut Datenblatt
- Material: Formstabiler, schlagfester Kunststoff für dauerhaften Halt
- Verbindung: Konische Passung für luftdichte Steckverbindungen nach Werksangabe
- Gewicht: Rund 200 g für das gesamte Set laut Datenblatt
Vorteile:
- Ermöglicht den Anschluss von Kappsägen an Werkstattsauger oder Reduzierschläuche
- Universell zuschneidbar auf den exakt benötigten Stutzendurchmesser
- Reibungsarme Innenwandung verhindert Hängenbleiben von Spänen
Nachteile:
- Starres Kunststoffmaterial federt Stöße bei schnellen Sägebewegungen schlechter ab als Gummiadapter
- Bei starker Schlauchbewegung kann sich die Steckverbindung ohne zusätzliche Schlauchschelle lockern
Sichere Schlauchführung am Schwenkarm
Ein häufiges Problem beim Kappen ist das Einklemmen des Saugschlauchs während der Zugbewegung. Wird der Schlauch von hinten nachgeführt, kann er an der Werkstückkante hängenbleiben oder die Schnittpräzision beeinträchtigen.
Die Schlauchführung von oben über einen Galgen oder eine Deckenaufhängung stellt sicher, dass das Sägeaggregat frei beweglich bleibt. Durch den Einsatz eines federbelasteten Schlauchbalancers wird das Eigengewicht des Schlauchs kompensiert. Ein moderner Werkstattsauger mit Automatik schaltet die Spanabsaugung synchron mit dem Schalter der Säge ein und verhindert unnötigen Dauerlärm in der Werkstatt.
Wartung und Arbeitsschutz an der Kappsäge
Feine Holzstäube verharzen schnell an den Führungsstangen der Kappsäge, wenn die Absaugung unzureichend dimensioniert ist. Vor jedem Arbeitsbeginn muss die Beweglichkeit der Pendelschutzhaube geprüft werden. Späneansammlungen im Drehteller blockieren die Winkeleinstellung und müssen regelmäßig abgesaugt werden laut Wartungsanleitung.
Eine wirksame Absaugung senkt die Staubexposition am Schnittplatz drastisch und erhöht gleichzeitig die Sicht auf die Anrisslinie für präzise Arbeitsergebnisse.
