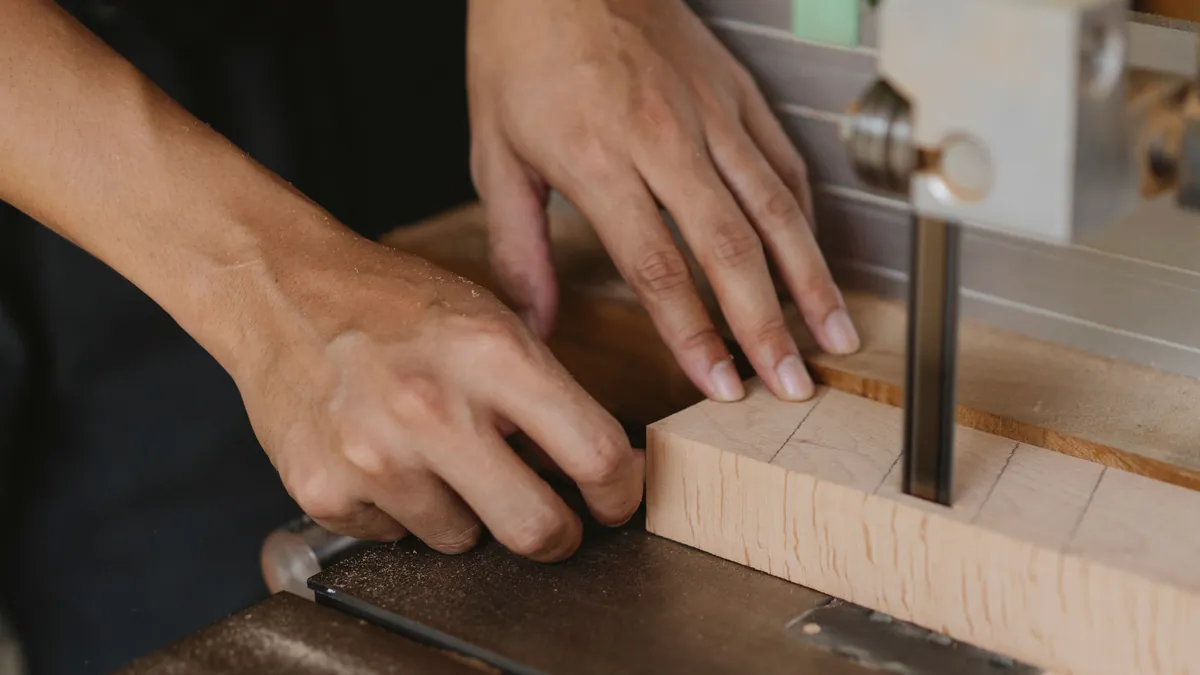

Die Absaugung an der Bandsäge erfordert die gezielte Lufterfassung unmittelbar unter der Tischeinlage sowie am unteren Rollengehäuse, um ein Einziehen von Holzspänen in die Bandrollen zu verhindern. Bei der Bandsäge bewegt sich das geschlossene Sägeblatt kontinuierlich von oben nach unten durch das Werkstück. Die Zähne reißen das zerspante Holz mit hoher Geschwindigkeit durch den Sägeschlitz in den unteren Maschinenkasten.
Wird der Spänestrom dort nicht sofort abgeführt, setzen sich feine Stäube zwischen Sägeband und Gummikorkbandage fest. Dies führt zu unruhigem Bandlauf, erhöhtem Verschleiß und unpräzisen Schnitten. Gemäß DGUV Information 209-045 und TRGS 553 ist eine kontinuierliche Absaugung mit ausreichender Luftgeschwindigkeit an allen Holzbearbeitungsmaschinen vorgeschrieben.
Spänewege und Strömungsdynamik an der Bandsäge
Im Unterschied zu Kreissägen besitzt die Bandsäge eine lineare Schnittbewegung. Das Sägeblatt läuft typischerweise mit einer Bandgeschwindigkeit von 600 m/min bis 1200 m/min laut Maschinendatenblatt.
Die Späne durchlaufen drei kritische Zonen:
- Sägeschlitz im Maschinentisch: Direkt beim Austritt aus dem Holz fällt der Großteil der Späne nach unten. Eine passgenaue Tischeinlage mit minimalem Spaltmaß minimiert Verwirbelungen.
- Untere Bandführung: Die Führungsrollen und Rückenlager werden von herabfallenden Spänen getroffen. Feine Partikel setzen sich in den Lagern ab, wenn keine Absaugdüse anliegt.
- Untere Bandrolle: Das rotierende Laufrad drückt nicht abgesaugte Späne mit hohem Anpressdruck in die Bandage.
Um diese Spänewege zu kontrollieren, ist ein großvolumiges Saugmedium unverzichtbar. Wie das Zusammenspiel der physikalischen Kenngrößen funktioniert, verdeutlicht der Grundlagenbeitrag über Unterdruck und Volumenstrom.
Werkstattsauger versus Volumenstromanlage
An der Bandsäge entscheidet das Gehäusevolumen über die Wahl der Absaugtechnik:
- Werkstattsauger: Eignet sich vor allem für kleine Dekupiersägen oder Bandsägen mit eng umschlossener Führung, bietet jedoch zu wenig Luftmenge für große Gehäusekästen.
- Späneabsaugung: Bewegt durch Rohre mit 100 mm Durchmesser große Luftmengen von über 800 m³/h laut Datenblatt und hält den gesamten Rollenkasten unter leichtem Unterdruck.
Bei stationär aufgestellten Maschinen gewährleistet eine fest installierte stationäre Absauganlage den kontinuierlichen Abtransport auch bei stundenlangem Auftrennen dicker Hartholzkanteln.
Konstruktive Optimierung der Absaugpunkte
Viele ältere Bandsägen verfügen lediglich über einen einfachen Absaugstutzen an der Rückseite des unteren Kastens. In der Tischlerpraxis lässt sich die Erfassungsquote durch gezielte Nachrüstungen deutlich steigern:
1. Absaugtrichter direkt unter dem Sägetisch
Ein im 3D-Druck oder aus Blech gefertigter Trichter wird direkt unter die Tischplatte geschraubt. Er umschließt das Sägeband auf den ersten 100 mm nach dem Durchtritt laut Datenblatt. Dadurch werden Späne erfasst, bevor sie die Bandrollen erreichen.
2. Y-Verteiler für Doppelabsaugung
Über ein symmetrisches Hosenstück mit 100 mm Einlass und zwei Abgängen von jeweils 80 mm bis 100 mm Durchmesser wird der Luftstrom aufgeteilt laut Datenblatt. Ein Zweig saugt unter dem Tisch ab, der zweite Zweig entleert den Gehäuseboden.
3. Mechanische Bandabstreifer
Ergänzend zur Luftströmung reinigen gefederte Bürsten aus Messingdraht die Lauffläche der unteren Rolle. Harzige Ablagerungen werden mechanisch gelöst und sofort in den Saugluftstrom befördert laut Bedienungsanleitung.
Empfohlene Absaugtechnik für Bandsägen
Für anspruchsvolle Trennarbeiten an der Bandsäge empfehlen sich robuste Späneabsaugungen mit stabilem Volumenstrom und hochflexible Förderschläuche.
Güde GAA 65.1 Absauganlage
Die Güde GAA 65.1 bietet das erforderliche Fördervolumen, um Bandsägengehäuse effektiv von Staub und Spänen freizuhalten.
- Motorleistung: 550 W laut Typenschild
- Luftleistung: 1150 m³/h maximaler Volumenstrom nach Datenblatt
- Anschlussstutzen: 100 mm Nenndurchmesser passend für Bandsägenstutzen laut Datenblatt
- Filterfläche: Ausreichend dimensioniert für Standard-Holzspäne nach Werksangabe
Vorteile:
- Großer Volumenstrom verhindert Spänestau im unteren Rollenkasten der Bandsäge
- Metallisches Lüftergehäuse hält gelegentlich eingesaugten Holzsplittern problemlos stand
- Schneller Sackwechsel durch umlaufendes Schnellspannband
Nachteile:
- Standard-Textilfilter erfordert bei Schleifarbeiten an der Bandsäge eine Nachrüstung
- Platzbedarf in kleinen Werkstätten erfordert vorausschauende Stellplatzplanung
holz-metall PU-Absaugschlauch Spiralschlauch
Der hochwertige Polyurethanschlauch gewährleistet den reibungslosen Spänetransport von der Bandsäge zur Absauganlage ohne Strömungsabrisse.
- Schlauchdurchmesser: 100 mm Innendurchmesser nach Datenblatt
- Material: Abriebfestes Polyurethan mit glatter Innenwandung
- Stahlspirale: Eingearbeiteter Federstahldraht zur Formstabilisierung laut Datenblatt
- Biegeradius: Enger Biegeradius für verwinkelte Anschlusssituationen nach Spezifikation
Vorteile:
- Hervorragende Flexibilität erleichtert das Anschließen an beweglichen Tischen
- Transparenter Werkstoff erlaubt die sofortige Lokalisierung von Späneklumpen
- Erdungsfähig über die integrierte Metallspirale zur Vermeidung statischer Schläge
Nachteile:
- Benötigt stabile Spannbackenschellen zur sicheren Befestigung am Stutzen
- Höheres Eigengewicht im Vergleich zu dünnwandigen Folienschläuchen
Strömungsgeschwindigkeiten und Rohrdimensionierung
Um ein Absetzen von Hartholzstäuben in den Leitungen zu verhindern, fordert die TRGS 553 eine Mindestluftgeschwindigkeit von 20 m/s im Absaugschlauch. Bei einem 100 mm Schlauch entspricht dies einem erforderlichen Volumenstrom von rund 565 m³/h laut technischem Datenblatt.
Ein leistungsfähiger Absauganlage Filter mit großer Filteroberfläche verhindert Druckverluste und hält die geforderte Absaugleistung dauerhaft konstant.
Tischeinlage und Spaltmaß als aerodynamische Barriere
Die Konstruktion der Tischeinlage beeinflusst die Stauberfassung maßgeblich. Werkseitige Einlagen aus Druckguss besitzen oft breite Schlitze von über 5 mm Breite laut Datenblatt, um das Schwenken des Maschinentischs bis 45 Grad ohne Kollision zu ermöglichen nach Bedienungsanleitung.
Für den rechtwinkligen Standardbetrieb empfiehlt sich die Anfertigung einer spielfreien Nulltoleranz-Einlage aus Hartholz oder Phenolharz. Durch den schmalen Schnittschlitz von unter 2 mm Breite laut Datenblatt wird die Falschluftzufuhr von oben drastisch verringert. Der Unterdruck konzentriert sich unmittelbar auf die Schnittfuge, sodass feine Eichenholz- und Buchenholzspäne direkt nach unten abgesaugt werden. Zudem verhindert die enge Einlage, dass dünne Holzleisten oder Abschnitte in den Spalt gezogen werden und das rotierende Sägeband blockieren.
Wartung der Bandsägenabsaugung
Der Maschinenkasten der Bandsäge sollte monatlich geöffnet und gründlich von anhaftendem Holzstaub gereinigt werden. Besondere Aufmerksamkeit gilt den Kugellagern der Bandführungen. Verharzte Führungen klemmen das Sägeblatt ein und führen zu thermischer Überlastung. Durch saubere Luftführung bleibt die Bandsäge wartungsarm und garantiert wiederholgenaue Schnittergebnisse.
