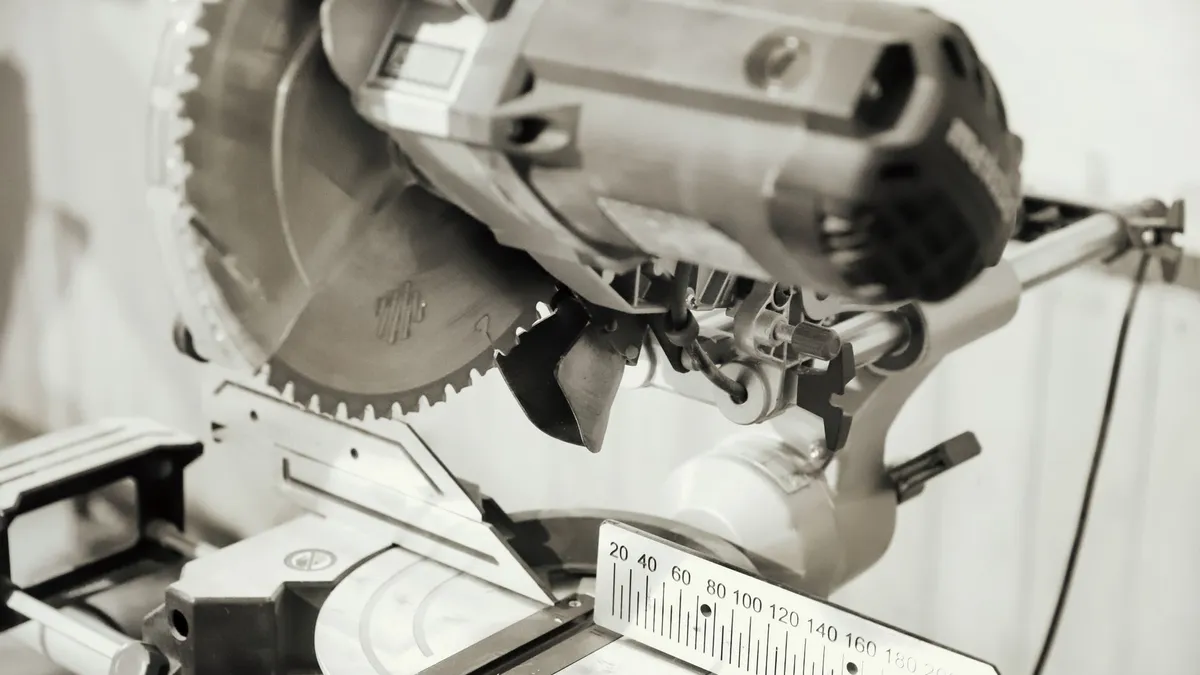

Die Zug-, Kapp- und Gehrungssäge, im Fachjargon auch Paneelsäge genannt, ist die vielseitigste Weiterentwicklung der klassischen Kappsäge. Während herkömmliche Kappsägen bei breiten Werkstücken wie Treppenstufen, Leimholzplatten oder breiten Terrassendielen schnell an ihre Grenzen stoßen, vergrößert der lineare Zugmechanismus die Schnittkapazität drastisch. Durch das Vorziehen und anschließende Durchschieben des rotierenden Sägeblatts lassen sich Schnittbreiten von über 300 mm in einem einzigen Arbeitsgang bewältigen laut Datenblatt.

Für Holzwerker stellt sich bei der Anschaffung nicht nur die Frage nach der Motorleistung, sondern vor allem nach der Konstruktion der Auszugsführung und dem Platzbedarf in der Werkstatt.

Einsatz einer Paneelsäge mit linearem Schlitten für breite Dielen
Linearführung auf Präzisionsstangen: Der kugelgelagerte Auszug erweitert die Schnittbreite auf über 300 Millimeter.

Konstruktionsformen der Zugführung im Vergleich

Die Ausführung der Führungsstangen bestimmt, wie steif das Sägeaggregat geführt wird und wie nah die Maschine an einer Werkstattwand stehen kann:

Führungskonzepte von Zug-Kappsägen Vergleich zwischen nach hinten ausfahrenden Stangen und wandbündigen Feststangen-Systemen. Klassischer Heckauszug Stangen fahren nach hinten Hoher Raumbedarf zur Wand Klassische Bauweise Werkstattmitte nötig Kompakter Frontauszug Feststehende Führungsrohre Aggregat gleitet auf Schienen Bündig an der Wand aufstellbar Ideal für kleine Räume
Führungskonzepte im Vergleich: Frontal geführte Schienensysteme sparen wertvolle Werkbanktiefe.

1. Klassischer Heckauszug: Bewährte Bauart

Bei traditionellen Modellen sind zwei gehärtete Stahlstangen fest mit dem Sägekopf verschraubt laut Datenblatt:

  • Funktionsweise: Beim Zurückschieben des Sägekopfes ragen die Stangen weit hinter die Maschine hinaus laut Prüfbericht.
  • Platzbedarf: Auf einer herkömmlichen Werkbank mit 60 cm Tiefe lässt sich eine solche Säge kaum wandnah betreiben laut Datenblatt; sie benötigt mindestens 35 bis 45 cm Freiraum hinter dem Tisch.

2. Feststehende Führungsstangen oder Knickarm-Systeme

Moderne Konstruktionen verlegen die Bewegung vollständig nach vorn:

  • Stangen fest am Gehäuse: Der Sägekopf gleitet über Kugelbüchsen auf starren Rohren, die nicht nach hinten überstehen laut Datenblatt.
  • Knickarm-Technologie: Über massive Gelenkarme wird der Sägekopf ohne zylindrische Stangen geführt laut Bedienungsanleitung. Dies garantiert höchste Verwindungssteifigkeit und erlaubt das direkte Anstellen an eine Werkstattwand.

Die korrekte Schnitttechnik beim Zugschnitt

Viele Heimwerker nutzen eine Zug-Kappsäge intuitiv falsch, was zu gefährlichem Klemmen und Ausrissen führt:

  1. Nicht von hinten nach vorn schneiden: Das rotierende Sägeblatt darf niemals im eingetauchten Zustand nach vorn gezogen werden laut DGUV Information 209-015. Die aufsteigenden Zähne würden das Werkstück anheben und die Säge unkontrolliert nach vorn reißen.
  2. Die richtige Bewegung:
    • Sägekopf im angehobenen Zustand ganz nach vorn ziehen laut Bedienungsanleitung.
    • Motor einschalten und volle Drehzahl von rund 4800 U/min abwarten laut Typenschild.
    • Sägekopf sanft in das Holz eintauchen laut Bedienungsanleitung.
    • Den Schnitt mit gleichmäßigem Druck nach hinten gegen den Werkstückanschlag vollenden laut DGUV Information 209-015.

Doppelgehrung und Nutenfunktion

  • Doppelgehrung: Wenn der Drehtisch beispielsweise auf 45 Grad geschwenkt und das Sägeblatt gleichzeitig um 45 Grad geneigt wird laut Datenblatt, entsteht ein Schifterschnitt für anspruchsvolle Dach- und Kastenkonstruktionen.
  • Tiefenanschlag für Überblattungen: Eine verstellbare Rändelschraube begrenzt die Eintauchtiefe des Sägeblatts laut Bedienungsanleitung. Damit lassen sich schnell wiederholgenaue Ausklinkungen und Nuten für Holzverbindungen herstellen.

Kalibrierung und Winkelgenauigkeit im Detail

Auch bei hochwertigen Paneelsägen sollten die mechanischen Grundeinstellungen regelmäßig kontrolliert werden:

  1. Winkelanschlag zur Sägeblattachse: Mit einem DIN 875 Präzisionswinkel wird der 90-Grad-Winkel zwischen Werkstückanschlag und Stammblatt überprüft laut DIN 875. Bei Abweichungen lassen sich die Anschlagschrauben am Maschinentisch lösen und auf null Millimeter Lichtspalt korrigieren laut Bedienungsanleitung.
  2. Neigungsanschläge einstellen: Die mechanischen Anschlagbolzen für 0 Grad und 45 Grad Neigung verfügen über Kontermuttern laut Datenblatt, mit denen sich Fertigungstoleranzen exakt ausgleichen lassen.
  3. Schnittlinien-Projektion kalibrieren: Während Laserlinien bei veränderten Sägeblattstärken nachjustiert werden müssen laut Bedienungsanleitung, erzeugt das LED-Schattenwurfsystem stets die tatsächliche Schnittfugenbreite auf dem Holz.

Wartung der Linearführungen und Staubschutz

Die feinen Schleifstäube von Hartholz setzen ungepflegten Führungsschienen stark zu:

  • Staubabstreifer prüfen: Die Kugelbüchsen verfügen über elastische Filz- oder Gummiabstreifer laut Datenblatt, die vor jedem Arbeitstag von Spänen befreit werden sollten.
  • Trockenschmierung: Ölige Schmiermittel binden Holzmehl zu klebrigen Klumpen; verwenden Sie stattdessen PTFE-Trockengleitspray laut Werkstattdatenblatt.
