Die Schlitz-und-Zapfen-Verbindung ist der fundamentale Klassiker des handwerklichen Rahmenbaus. Ob bei Zimmertüren, massiven Tischuntergestellen, Bettrahmen oder Schranktüren: Wenn Massivhölzer rechtwinklig aufeinandertreffen und hohe Biege- sowie Torsionskräfte aufnehmen müssen, bietet der Zapfen unerreichte Dauerfestigkeit nach DIN 68874. Im Gegensatz zu oberflächlich verschraubten Taschenloch-Verbindungen bleibt der Zapfen unsichtbar im Kern des Holzes verankert und vor Feuchtigkeit geschützt.

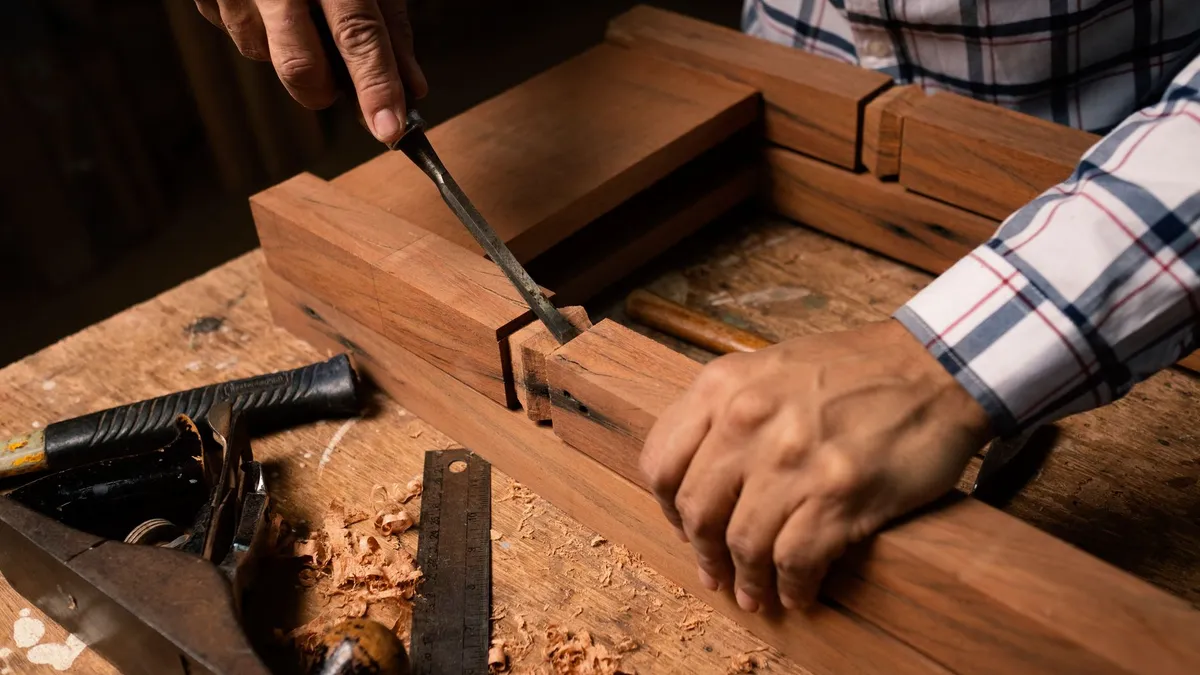

Klassische Rahmenverbindung mit Schlitz und Zapfen aus Massivholz
Rechtwinklige Rahmenecken verdanken dem Zapfen enorme Verwindungssteifigkeit.

1. Konstruktionsregeln und Maßverhältnisse

Damit eine Zapfenverbindung über Jahrzehnte hinweg mechanischen Wechselbelastungen standhält, gelten erprobte handwerkliche Dimensionierungsregeln nach DIN 68874:

  • Die Drittel-Regel: Bei einer Rahmenholzstärke von 30 mm beträgt die Zapfendicke genau 10 mm, während die beiden verbleibenden Schlitzwangen ebenfalls jeweils 10 mm stark sind laut Datenblatt.
  • Zapfenlänge: Die Länge des Zapfens entspricht idealerweise zwei Dritteln bis drei Vierteln der Gesamtbreite des aufnehmenden Friesholzes laut Typenschild.
  • Leimtasche am Grund: Der Schlitz wird stets etwa 2 bis 3 mm tiefer ausgestemmt als der Zapfen lang ist laut Datenblatt. Diese Kammer verhindert, dass eingepresster Leim den vollständigen Fugenschluss blockiert.
  • Umlaufende Brüstung: Ein Absatz von 5 bis 10 mm an der Ober- und Unterkante verdeckt den Schlitz vollständig nach außen und schützt vor Feuchtigkeitseintritt nach DIN EN 62841.
Konstruktion von Schlitz und Zapfen Aufteilung nach der Drittel-Regel und Leimtasche am Schlitzgrund nach DIN 68874. Schlitzstück Zapfenstück Drittel-Regel Zapfendicke = 1/3 Material Leimtasche im Grund
Die symmetrische Aufteilung nach der Drittel-Regel optimiert den Faserverbund im Holz.

2. Fertigungsmethoden im Vergleich

Je nach Maschinenpark erfolgt die Herstellung manuell oder maschinell unterstützt:

Manuelle Fertigung mit Säge und Beitel

Mit dem Doppelstreichmaß werden Schlitz und Zapfen von derselben Bezugskante aus angerissen laut Bedienungsanleitung. Die Zapfenwangen werden mit einer feinen Zugsäge präzise eingeschnitten. Das Ausarbeiten des Schlitzes erfolgt mit einem Lochbeitel, dessen Klingenbreite exakt der Schlitzbreite entspricht laut Typenschild.

Fertigung an der Tischkreissäge

Auf einer präzisen Tischkreissäge mit Queranschlag lassen sich die Zapfenbrüstungen mit sauberem Tiefenstopp absetzen nach DIN EN 62841. Die Längsschnitte werden senkrecht stehend in einer stabilen Schlitzlade geführt, was höchste Wiederholgenauigkeit gewährleistet laut Datenblatt.

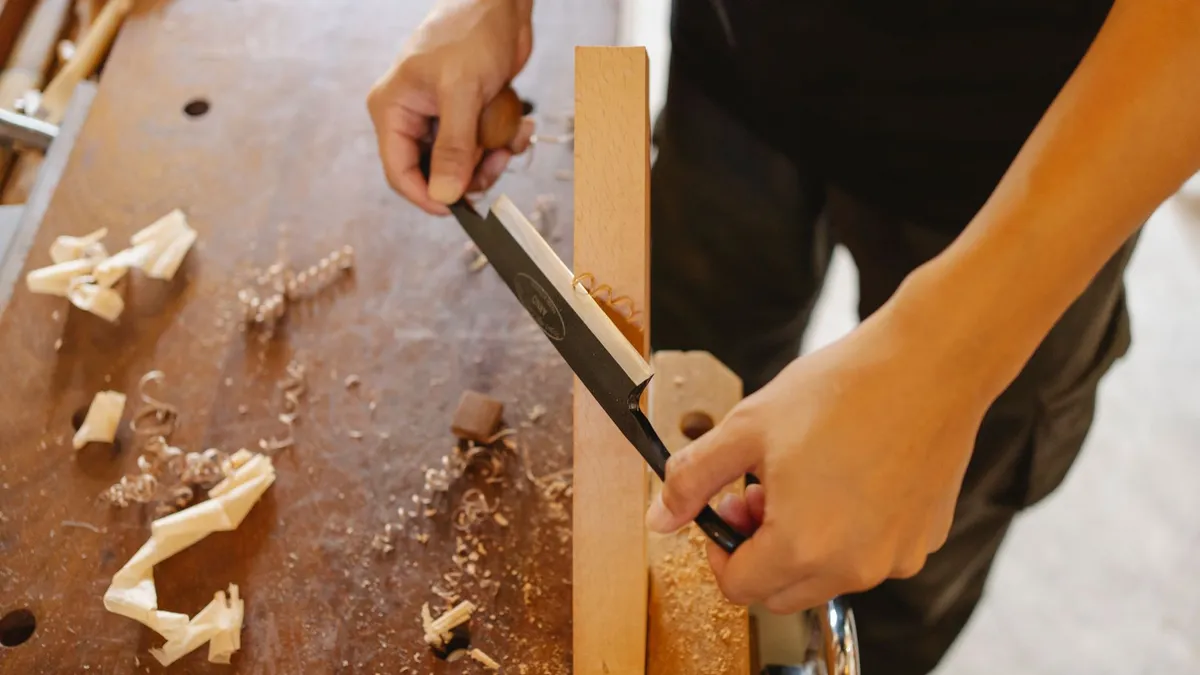

Einstemmen eines Schlitzes mit Holzbeitel und Klüpfel an der Hobelbank
Gerade gestemmte Wangen garantieren maximalen Kontakt für die Leimfuge.

3. Die saugende Passung: Präzision entscheidet

Ein häufiger Fehler bei Rahmenverbindungen ist das zu stramme Einpassen des Zapfens:

  • Zu lockere Passung: Führt zu einer dicken Leimschicht, die unter Dauerbelastung nachgibt und ihre Zugfestigkeit einbüßt nach DIN EN 204.
  • Zu stramme Passung: Streift beim Einschieben den gesamten Leimfilm von den Wangen ab. Zudem quillt das Holz durch die Leimfeuchtigkeit auf, was die Schlitzwangen aufsprengen kann laut Datenblatt.
  • Die saugende Passung: Der Zapfen gleitet unter leichtem Druck der flachen Hand ohne Verkanten in den Schlitz. Zwischen den Wangen verbleibt ein theoretischer Spalt von 0,1 mm für den Leimfilm laut Typenschild.

4. Doppelzapfen bei starken Rahmenquerschnitten

Bei massiven Haustüren oder Werkbankbeinen ab 50 mm Holzstärke reicht ein Einzelzapfen oft nicht aus, da die Schlitzwangen zu dick und unbeweglich würden laut Datenblatt:

  • Doppelzapfen: Das Holz wird in fünf gleich starke Schichten geteilt: zwei Zapfen und drei Wangen nach DIN 68874.
  • Vorteil: Die verleimbare Fläche vervierfacht sich nahezu, was die Torsionssteifigkeit enorm erhöht laut Datenblatt.
  • Ausarbeitung: Die beiden Zapfen werden mit einer Zinkenfräse oder an der Kreissäge parallel abgesetzt nach DIN EN 62841.

5. Trockener Probezusammenbau und Leimauftrag

Vor dem endgültigen Fügen werden alle Rahmenteile trocken ohne Klebstoff zusammengesteckt nach DIN 68874. Dieser Probedurchgang deckt minimale Maßungenauigkeiten an den Zapfenbrüstungen rechtzeitig auf, bevor der Leim anzieht laut Bedienungsanleitung.

Die fachgerechte Holzleim-Auswahl richtet sich nach dem Standort des Rahmens. Für Innenmöbel genügt D2- oder D3-Weißleim, während Außentüren D4-Leim verlangen nach DIN EN 204. Der Leim wird mit einem flachen Pinsel zügig auf die Zapfenflanken gestrichen. Schraubzwingen üben gleichmäßigen Druck auf die Brüstungen aus, während diagonale Messungen die Rechtwinkligkeit sichern laut Typenschild.
