Absauganlage warten: Filter, Säcke und Leitungen prüfen

Die regelmäßige Wartung einer Absauganlage sichert die volle Absaugleistung an Holzbearbeitungsmaschinen und minimiert die Belastung der Atemluft durch lungengängige Holzstäube. Ein zugesetzter Filter, undichte Sammelsäcke oder verstaubte Rohrleitungen reduzieren den Luftvolumenstrom drastisch. Dadurch verbleiben gesundheitsgefährdende Partikel am Entstehungsort und belasten die Werkstattumgebung.

In Holzbearbeitungsbetrieben und privaten Werkstätten schreibt die DGUV Regel 109-001 eine wiederkehrende Kontrolle aller lufttechnischen Anlagen vor. Durch planmäßige Inspektionen lassen sich Motorüberhitzungen, Lagerschäden am Ventilator und teure Ausfallzeiten vermeiden.

Filterpflege und Feinstaubabreinigung

Das Filtermedium stellt das Herzstück jeder Absauganlage dar. Während herkömmliche Filtersäcke aus Nesselstoff gröbere Späne abscheiden, halten moderne Faltenfilterpatronen feine Partikel zurück.

Setzen sich die Poren des Filtermaterials mit Staub zu, steigt der interne Strömungswiderstand beträchtlich. Um die Filterleistung aufrechtzuerhalten, gelten klare Pflegeregeln:

1. Manuelle Abreinigung: Filterpatronen mit integrierter Bürstenvorrichtung sollten nach jedem größeren Arbeitsgang über die Handkurbel abgereinigt werden laut Bedienungsanleitung.
2. Vermeidung von Druckluft: Das direkte Ausblasen von Filterpatronen mit Druckluftlanzen ist riskant, weil Drücke über 200000 Pa das textile Vlies perforieren können laut Bedienungsanleitung.
3. Ausklopfen von Stoffsäcken: Einfache Filtersäcke werden im Freien vorsichtig von innen nach außen ausgeklopft, wobei stets eine Atemschutzmaske getragen werden muss.
4. Verschleißkontrolle: Zeigen sich am Filtergehäuse feine Staubaustritte, ist das Medium rissig und muss erneuert werden.

Ein feinteiliger Absauganlage Filter mit mechanischer Abreinigung hält Feinstaubpartikel zuverlässig im Abscheidebereich zurück.

Spänesack und Dichtheitsprüfung

Der Spänefangsack sammelt gehobeltes Holz und Sägemehl unterhalb der Abscheidetrommel. Undichtigkeiten an dieser Stelle führen dazu, dass bereits abgeschiedener Feinstaub wieder in den Raum geblasen wird.

• Spannband prüfen: Das umlaufende Schnellspannband muss den Sack gleichmäßig und ohne Faltenbildung gegen den Metallkragen der Absaugung pressen laut Montageanleitung.
• Kunststoffsäcke kontrollieren: Foliensäcke aus Polyethylen reißen bei Kontakt mit scharfkantigen Hartholzspänen leicht ein, weshalb eine Wandstärke von mindestens 0,15 mm ratsam ist laut Datenblatt.
• Füllstand überwachen: Wird der Sack über 80 Prozent gefüllt, verwirbeln Späne im Zyklontrichter und verstopfen den oberen Filterbereich nach Praxiserfahrung.

Ein passgenau abgedichteter Absauganlage Spänesack verhindert das unkontrollierte Austreten von Holzspänen bei plötzlichen Druckstößen.

Rohrleitungen und Schlauchwege inspizieren

Lange Rohrleitungen neigen bei zu geringer Strömungsgeschwindigkeit zu Staubablagerungen. Gemäß TRGS 553 muss im gesamten Leitungsnetz eine minimale Luftgeschwindigkeit von 20 m/s aufrechterhalten werden laut Arbeitsschutzvorschrift. Sinkt der Wert darunter, sedimentieren schwere Späne in horizontalen Abschnitten.

Revisionsöffnungen öffnen

Feste Wickelfalzrohre sollten an strategischen Stellen wie Rohrbögen und Verzweigungen mit dichten Reinigungsdeckeln ausgestattet sein. Bei der halbjährlichen Inspektion werden diese Klappen geöffnet und der Innenraum mit einer Inspektionskamera oder Taschenlampe auf Querschnittsverengungen geprüft laut Prüfprotokoll.

Schläuche auf Rissbildung und Knicke prüfen

Flexible Schläuche unterliegen durch ständiges Bewegen und Reiben an Maschinenkanten hohem Verschleiß. Knicke im Schlauch verdoppeln den Druckverlust. Sichtbare Löcher mindern den wirksamen Unterdruck an der Absaughaube. Eine unterbrechungsfreie Absauganlage Erdung mit niederohmigem Schutzleiteranschluss verhindert Funkenentladungen im Luftstrom.

Empfohlene Wartungs- und Absaugsysteme

Für zuverlässige Absaugleistung und einfache Wartung haben sich in der Praxis bewährte Gerätekombinationen durchgesetzt.

Güde GAA 65.1 Absauganlage

Die Güde GAA 65.1 ist eine robuste Spanabsaugung für kompakte Werkstätten. Ihr mechanischer Aufbau erlaubt schnellen Zugang zum Lüftergehäuse und unkomplizierte Filterwechsel.

• Motorleistung: 550 W laut Typenschild
• Volumenstrom: 1150 m³/h maximale Luftleistung nach Datenblatt
• Schlauchanschluss: 100 mm Durchmesser passend für Standardschläuche laut Datenblatt
• Spänebehälter: 65 l Fassungsvermögen für längere Arbeitsintervalle laut Datenblatt

Vorteile:

• Gut zugängliches Lüfterrad ermöglicht mühelose Entfernung von festsitzenden Holzstücken
• Robuster Metallkorpus widersteht rauem Werkstattalltag
• Fahrwerk erleichtert die Inspektion rund um das Gerät

Nachteile:

• Stofffiltersack muss für Feinstaubreduktion durch Filterpatrone ergänzt werden
• Spannband erfordert präzises Ansetzen beim Sackwechsel

Kärcher WD 6 P S Mehrzwecksauger

Der Kärcher WD 6 P S eignet sich hervorragend zur Reinigung der Absauganlage selbst sowie zum Absaugen von Filtern und Leitungsrevisionsöffnungen.

• Leistungsaufnahme: 1300 W laut Typenschild
• Behältervolumen: 30 l Edelstahlbehälter nach Datenblatt
• Filterabreinigung: Integrierte Impulsreinigung per Knopfdruck laut Bedienungsanleitung
• Steckdose: Automatische Ein- und Ausschaltung für angeschlossene Elektrowerkzeuge nach Spezifikation

Vorteile:

• Kraftvolle Saugleistung zum gründlichen Aussaugen von Filterpatronen und Rohrbögen
• Praktische Filterentnahmekassette ohne Kontakt mit Schmutzpartikeln
• Edelstahlbehälter garantiert lange Haltbarkeit bei abrasiven Stäuben

Nachteile:

• Saugschlauch mit 2,2 m Länge für Deckenrohre mitunter etwas kurz laut Datenblatt
• Größeres Gehäuse beansprucht spürbaren Stellplatz

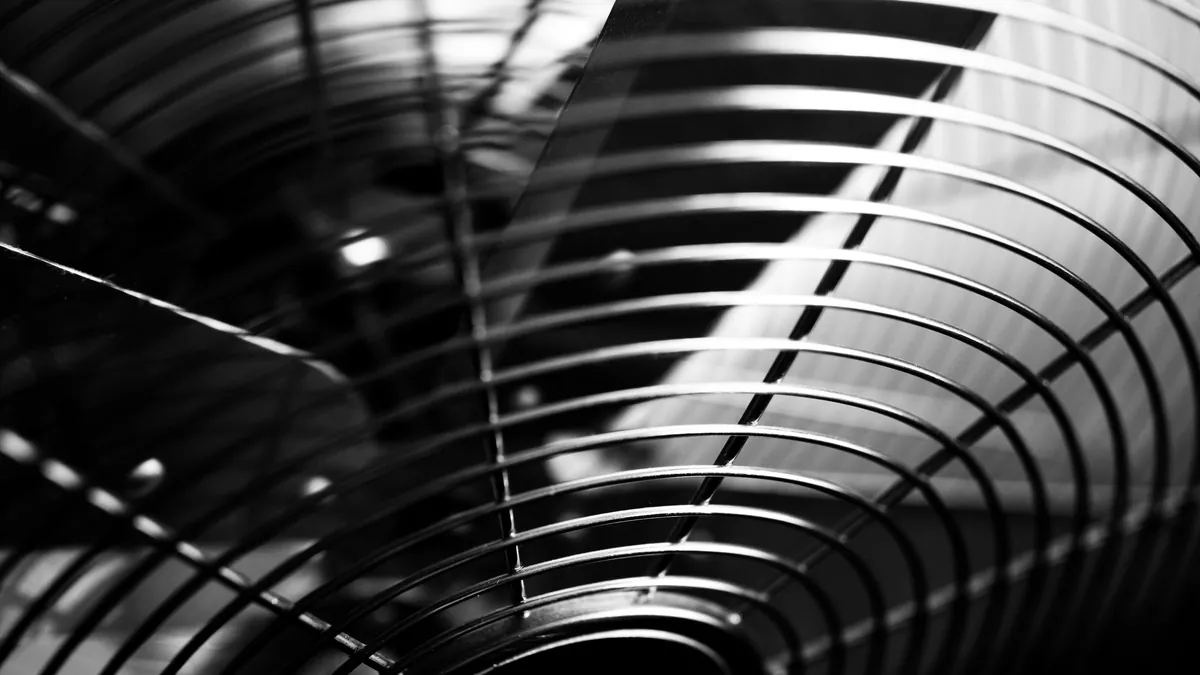

Lüfterrad und Antriebseinheit warten

Hinter dem Saugstutzen rotiert das Lüfterrad, das den Unterdruck erzeugt. Schlagen größere Holzabfälle an die Flügel, können Verbiegungen oder Unwuchten entstehen.

Vor jeder Arbeit am Lüfter muss der Netzstecker gezogen werden, um ein unbeabsichtigtes Anlaufen auszuschließen nach Unfallverhütungsvorschrift DGUV Vorschrift 3. Das Lüftergehäuse wird geöffnet und auf folgende Punkte kontrolliert:

• Harzablagerungen: Klebriges Nadelholzharz setzt sich an den Flügelkanten fest und erzeugt Vibrationen. Es lässt sich mit Harzentferner und einer Messingbürste beseitigen.
• Lagerspiel: Durch leichtes radiales Rütteln an der Welle wird geprüft, ob die Kugellager spielfrei laufen. Rau laufende Lager machen sich durch hochfrequentes Quietschen bemerkbar und müssen getauscht werden.
• Motorkühlung: Die Kühllamellen des Elektromotors und das Lüftergitter an der Motorrückseite müssen frei von Spänen gehalten werden, um Überhitzung zu verhindern laut Motorendatenblatt.

Wartungsplan für die Holzwerkstatt

Ein strukturierter Zeitplan stellt sicher, dass keine Komponente vernachlässigt wird:

Die planmäßige Instandhaltung sorgt dafür, dass die Werkstatt dauerhaft sauber und staubarm bleibt.
